E10224 CAT5e 以太网电缆由 PIC 专门设计用于 ARINC 规范 664 定义的机载 10 和 100 Base-T 局域网应用。双绞线 CAT5e 电缆结构有效减少感应干扰，同时 100% 箔和 90% 编织屏蔽用于进一步防止电磁干扰。该电缆还经霍尼韦尔批准用于需要 100 欧姆平衡线路的机载 NTSC/PAL/RS170 摄像机视频。
与商业建筑中的传统 LAN 系统相比，飞机上的数据传输面临更严峻的环境和 EMI 情况，因此 E10224 CAT5e 以太网电缆采取了特殊措施来保持技术性能。

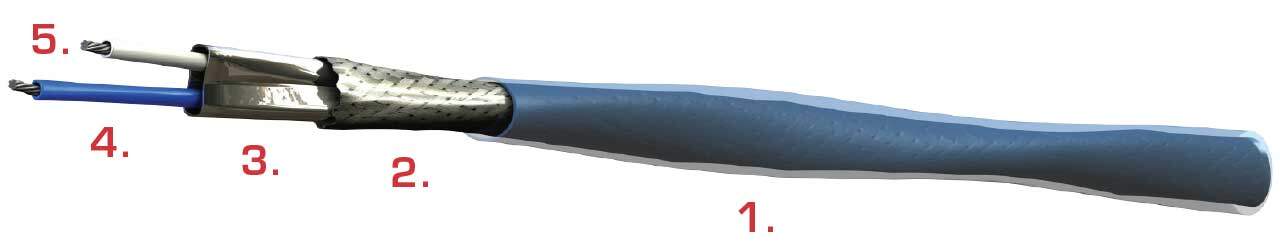

每个导体都被具有高速传播的泡沫含氟聚合物电介质包围，这允许更小的总直径和重量，同时保持性能和所需的操作参数。镀银铜导体和屏蔽确保均匀的导电性和出色的可焊性。含氟聚合物护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。
E10224 电缆是PIC Wire & Cable 的DataMATES 产品线的一部分，该产品线具有可靠、高质量、高性能的制造数据电缆，专为要求苛刻的民用和军用应用而设计。
E10224 超出 ANSI/TIA-568-C.2 CAT 5e 通道要求。它具有 Skydrol 抗性，符合 RoHS 标准，并通过了 FAR 第 23 和 25 部分附录 F 的 FAA 可燃性要求。可根据要求提供测试结果
导体： 24 AWG 绞合 SPC
屏蔽覆盖率： 100%（箔）、90%（编织）
工作温度： -55/+200 度。C
外径：英寸（毫米）： 0.16 (4.06)
最小弯曲半径：英寸（毫米）： 0.90 (22.86)
重量：磅/100 英尺（千克/100 米）： 2.2 (3.2)
阻抗：欧姆： 100
电容: pF/ft (m): 13.0 (42.7)
传播速度：%： 80.0
介电额定电压 (kV RMS)： 0.9
直流电阻：欧姆/1000 英尺（米）： 28.5 (93.5)
最大距离*：英尺（米）： 328 (100)
@ 10 兆赫： 1.8 / 2.1 (5.9 / 6.9)
@ 100 兆赫： 5.8 / 7.0 (19.0 / 23.0)
| Part Number | Data Conductor | Description | Weight lbs/100 ft (kg/100 m) | O.D. in (mm) | Temperature Rating (°C) | Burn Test |
|---|---|---|---|---|---|---|
| E10222 | 22 AWG TPC | Two shields with laser markable jacket | 2.3 (3.4) | 0.19 (4.80) | -55/+150 | View |
| E13224 | 24 AWG SPCA | One shield with flexible tape wrapped, laser markable jacket | 2.2 (3.3) | 0.16 (4.06) | -55/+200 | * |
| 24 AWG SPHSCA | () | () | * | |||
| E61224 | 24 AWG SPCA | Two shields with laser markable jacket | 1.9 (2.8) | 0.15 (3.81) | -55/+200 | View |
| E10224 | 24 AWG SPC | Two shields with blue fluoropolymer jacket | 2.2 (3.2) | 0.16 (4.06) | -55/+200 | View |
| E20224 | 24 AWG SPCA | One shield with laser markable jacket | 1.1 (1.6) | 0.14 (3.58) | -55/+200 | * |
| E12224 | 24 AWG TPC | Two shields with laser markable jacket | 1.6 (2.4) | 0.15 (3.71) | -55/+150 | View |
| E60224 | 24 AWG SPC | Unshielded with laser markable jacket | 0.9 (1.3) | 0.10 (2.59) | -55/+200 | View |
| E13226 | 26 AWG SPCA | One shield with flexible tape wrapped, laser markable jacket | 1.7 (2.5) | 0.13 (3.40) | -55/+200 | View |
