E60224 电缆由 PIC 专门设计用于机载 10 和 100 Base-T 高速数据应用。该电缆未屏蔽，专为不需要屏蔽的特定娱乐系统而设计。没有屏蔽，端接时间和重量都会减少。
飞机上的数据传输面临比商业建筑中传统 LAN 系统更恶劣的环境，因此采取了特殊措施来保持 E60224 非屏蔽电缆的技术性能。

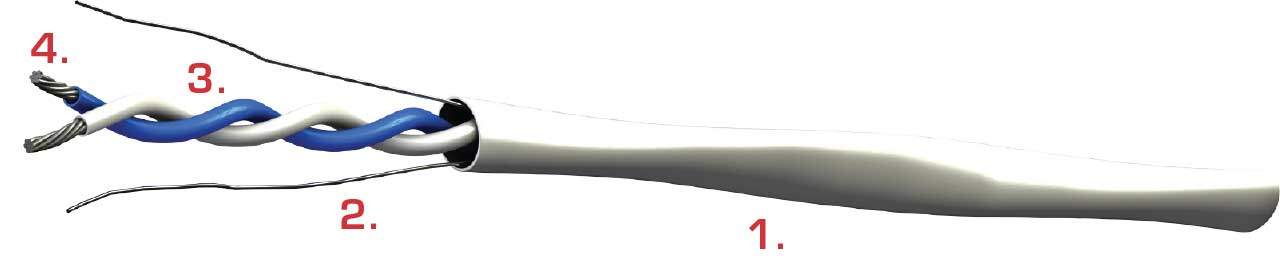

每个导体都被固体含氟聚合物包围。镀银铜绞线确保均匀的导电性，具有出色的可焊性和柔韧性。ETFE 激光线可标记护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。
E60224 电缆是PIC Wire & Cable 的DataMATES 产品线的一部分，该产品线具有可靠、高质量、高性能的制造数据电缆，专为要求苛刻的民用和军用应用而设计。
E60224 超出 ANSI/TIA-568-C.2 通道要求。它具有 Skydrol 抗性，符合 RoHS 标准，并通过了 FAR 第 23 和 25 部分附录 F 的 FAA 可燃性要求。可根据要求提供测试结果。
物理数据
导体： 24 AWG 绞合 SPC
工作温度： -55/+200 度。C
外径：英寸（毫米）： 0.10 (2.59)
最小弯曲半径：英寸（毫米）： 0.60 (15.24)
重量：磅/100 英尺（千克/100 米）： 0.9 (1.3)
电气数据
阻抗：欧姆： 100
电容: pF/ft (m): 14.5 (47.6)
传播速度：%： 70.0
介电额定电压 (kV RMS)： 1.5
直流电阻：欧姆/1000 英尺（米）： 28.5 (93.5)
衰减：标称/最大 dB/100 英尺（dB/100 米）
@ 10 兆赫： 1.9 / 2.4 (6.2 / 7.9)
@ 100 兆赫： 7.2 / 8.0 (23.6 / 26.2)
| Part Number | Data Conductor | Description | Weight lbs/100 ft (kg/100 m) | O.D. in (mm) | Temperature Rating (°C) | Burn Test |
|---|---|---|---|---|---|---|
| E10222 | 22 AWG TPC | Two shields with laser markable jacket | 2.3 (3.4) | 0.19 (4.80) | -55/+150 | View |
| E13224 | 24 AWG SPCA | One shield with flexible tape wrapped, laser markable jacket | 2.2 (3.3) | 0.16 (4.06) | -55/+200 | * |
| 24 AWG SPHSCA | () | () | * | |||
| E61224 | 24 AWG SPCA | Two shields with laser markable jacket | 1.9 (2.8) | 0.15 (3.81) | -55/+200 | View |
| E10224 | 24 AWG SPC | Two shields with blue fluoropolymer jacket | 2.2 (3.2) | 0.16 (4.06) | -55/+200 | View |
| E20224 | 24 AWG SPCA | One shield with laser markable jacket | 1.1 (1.6) | 0.14 (3.58) | -55/+200 | * |
| E12224 | 24 AWG TPC | Two shields with laser markable jacket | 1.6 (2.4) | 0.15 (3.71) | -55/+150 | View |
| E60224 | 24 AWG SPC | Unshielded with laser markable jacket | 0.9 (1.3) | 0.10 (2.59) | -55/+200 | View |
| E13226 | 26 AWG SPCA | One shield with flexible tape wrapped, laser markable jacket | 1.7 (2.5) | 0.13 (3.40) | -55/+200 | View |
