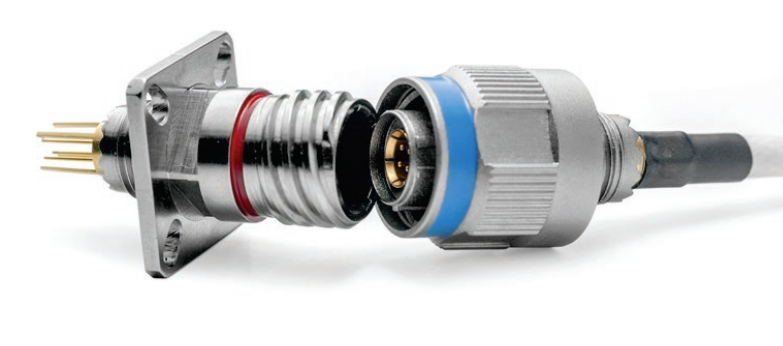

MIL-DTL-38999 四同轴/双芯连接器具有超过 2 Gbps 的数据速率和高达 3 Ghz 的带宽。连接器可通过匹配的阻抗差分对互连进行驱动，以实现板对板的高速数据传输。它们是可靠、高速传输数字音频/视频信号的理想选择。

对准键插入到槽中，该槽制造到38999插入装置内的每个接触位置。对准键和插槽有助于确保每次在相同的机械和电气位置填充四方触点内的信号触点。逆向性别设计在传统的四边形设计中，四个内引脚触点从绝缘子表面突出。由于触点引脚尺寸小，在组装和处理过程中，触点有可能弯曲或损坏。这可能会导致当连接器与触点匹配时出现问题，即使是最小的不对中也可能会出现断裂或弯曲。

供应系列齐全的差分二屏蔽同轴和四屏蔽同轴连接器、触头和电缆组件，适用于高速以太网、FireWire，以及光纤通道应用。在高速匹配阻抗的按需数据应用中，差分对四屏蔽同轴和二屏蔽同轴连接器以及电缆组件可展现卓越性能。连接器对可整体维持信号到信号与信号到屏蔽层的阻抗特性。真正的双屏蔽同轴连接器接口可确保信号完整性，同时将抖动和数据速率误差降到最低程度。

高阻抗D-Sub连接器设计用于将二屏蔽同轴/四屏蔽同轴触头的外屏蔽层直接连接至连接器罩壳。

在某些情况下，引脚可能损坏配合插座触点或刺穿配合触点介电材料。为了避免这个潜在的问题，019635-0009 连接器四边形设计是反向的。内四方引脚嵌在介电材料内。内插座触点是暴露在空气，从绝缘子前表面突出。

特点和优点

数据速率超过 2 Gb/秒

带宽：高达 3 GHz

可通过匹配阻抗差分对互连驱动，实现板对板高速数据传输

可靠、高速传输数字音频/视频信号的理想选择

提供电缆组件选项
