AD574A是一款完整的12位逐次逼近型模数转换器，内置3态输出缓冲电路，可直接连接至8位或16位微处理器总线。片内内置高精度基准电压源和时钟，无需外部电路或时钟信号即可保证全额定性能。
AD574A设计采用ADI公司的双极性/I实现2L处理，并将所有模拟和数字功能集成在一个芯片上。通过在晶圆级对薄膜电阻进行有源激光调整，将失调、线性度和缩放误差降至最低。基准电压源使用植入式嵌入式齐纳二极管，以实现低噪声和低漂移。在数字方面，我2L 逻辑用于逐次逼近寄存器、控制电路和 3 态输出缓冲器。

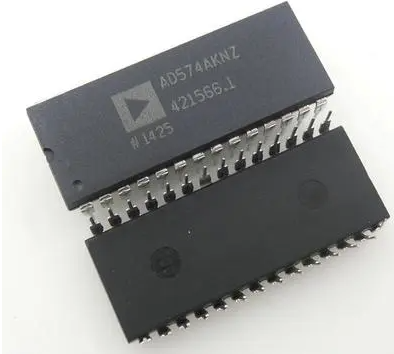

AD574A提供六种不同的额定值。AD574AJ、K和L级器件的额定工作温度范围为0°C至+70°C。AD574AS、T和U的额定温度范围为-55°C至+125°C。所有牌号均采用 28 引脚密封陶瓷 DIP 封装。福川电子此外，J、K 和 L 牌号采用 28 引脚塑料 DIP 和 PLCC，J 和 K 牌号采用陶瓷 LCC 封装。
陶瓷 DIP 或 LCC 材质的 S、T 和 U 牌号可选加工，符合 MIL-STD-883C B 级;T 和 U 等级以 JAN QPL 的形式提供。有关AD883A的/574B测试的详细信息.
完整的12位A/D转换器，带基准和时钟
8 位和 16 位微处理器总线接口
在温度
范围内保证线性度 0°C 至 +70°C – AD574AJ， K， L
–55°C 至 +125°C – AD574AS， T， U
在整个温度范围内无失码
35 μs 最大转换时间
嵌入式齐纳基准电压源，可实现长期稳定性和低增益温度 最大10 ppm/°C AD574AL 12.5 ppm/°C最大值 AD574AU
陶瓷 DIP、塑料 DIP 或 PLCC 封装
提供更高速、引脚排列兼容的版本（15 μs AD674B、80 μs AD774B;10 μs（使用SHA）AD1674）
提供符合 MIL-STD-883 和 JAN QPL 的版本
