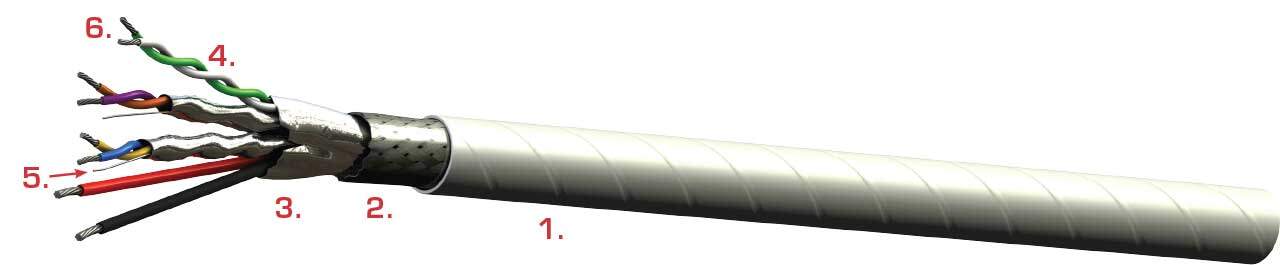

电缆结构
PTFE 胶带护套（白色）可激光打标
镀银铜编织屏蔽
箔盾
含氟聚合物绝缘
镀银铜排扰线
镀银高强度铜合金导体
福川电子颜色代码
双绞线数据：白色、绿色
屏蔽数据对 #1：紫色、橙色
屏蔽数据对 #1：黄色、蓝色
电源线：红色、黑色
福川电子这款 SuperSpeedPlus (SSP) 高速 USB 3.1 数据线可用于高分辨率视频以及需要兼容 USB 3.0 或 USB 3.1 数据线的更大、更快的存储解决方案。
USB3-2624 将用作 USB 3.0 和 USB 3.1 电缆解决方案，并向后兼容 USB 2.0。
USB3-2624 USB 3.1 电缆符合通用串行总线规范 3.1，可用于 10 Gbps 应用。
USB3-2624 是PIC Wire & Cable 的DataMATES 产品线的一部分，该产品线是可靠、高质量、高性能制造的数据电缆，专为要求苛刻的民用和军用应用而设计。
USB3-2624 具有 Skydrol 抗性，符合 RoHS 标准并符合 FAR 第 23 和 25 部分的 FAA 可燃性要求。
联系 PIC Wire & Cable 了解连接器可用性，并咨询预组装、测试的电缆组件。
致电800.742.3191或发送电子邮件给我们，了解电缆/连接器的可用性或定制情况。还可以使用我们的联系页面了解更多信息。
物理数据
导体：
数据对：26 AWG 绞合 SPCA
电源线：24 AWG 多股 SPCA
排扰线：28 AWG 绞合 SPC
屏蔽覆盖率： 100%（箔）、90%（编织）
工作温度： -55/+200 度。C
外径：英寸（毫米）： 0.20 (5.08)
最小弯曲半径：英寸（毫米）： 2.00 (50.80)
重量：磅/100 英尺（千克/100 米）： 3.4 (5.1)
电气数据
数据对 (USB 2.0)
阻抗：欧姆： 90
时间延迟：ns/ft (m)： 1.46 (4.79)
电容：pF/ft（米）：
条件。条件： 15.70 (55.00)
衰减：dB/100 英尺最大：
@400 兆赫： 0.75
数据对 (SDP)
阻抗：欧姆： 90
时间延迟：ns/ft (m)： 1.46(4.79)
电容: pF/ft (m): 15.24 (50.00)
衰减：dB/100 英尺最大：
@625 兆赫： 1.07
@1.25 GHz： 1.52
@2.50 GHz： 2.24
@5.00 GHz： 3.38
@7.50 GHz： 4.60
