波段耦合器的优点

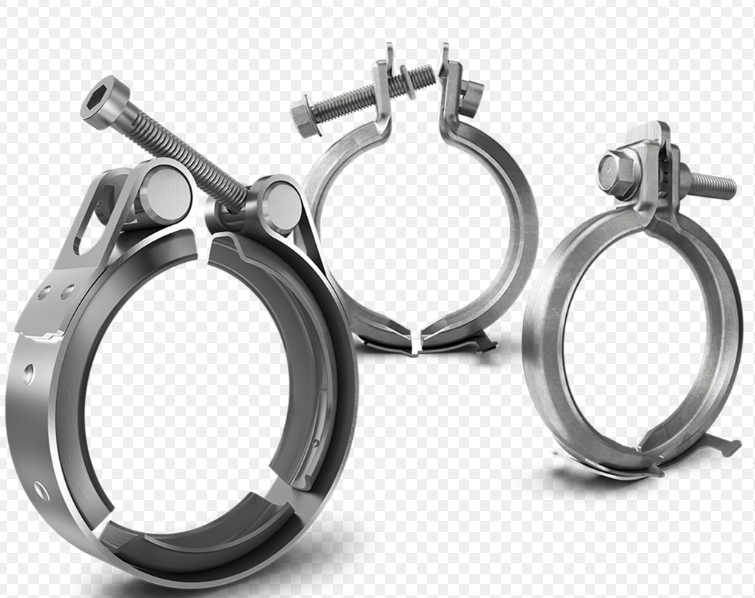

V-Band联轴器是更换螺栓法兰问题的简单解决方案。降低装配成本，节省时间，易于操作适用于需要经常清洗的应用。内部部件的检查或更换。与螺栓法兰相比有许多优点;较小的包络尺寸;

重量储蓄;改进的外观;降低成本，便于组装。可提供各种尺寸，形状，材料和金属厚度。可选择t型螺栓、快速耦合器或鞍形闩锁(见第8页)。一些风格的伊顿联轴器包括一个完整的带覆盖整个周长的v带联轴器。这条带子通过吸收所有圆周或环向载荷提供额外的强度。

由于在这种耦合中，设计和成本之间有直接关系，因此在总体设计中应谨慎选择正确的保留截面，以满足所要求的强度，并控制成本。

当扭矩被应用到联轴器的螺母上时，一个向内的径向力在保持器中产生。这种力将法兰楔在一起。必须保持法兰和脚间隙，以防止在达到必要的载荷之前法兰上的保持器触底。通过将径向夹紧力转换为轴向密封力来获得最佳强度。

通过使用张力带和收紧张力带的方法，保持架直接承受在部件法兰上。保持器在法兰上施加轴向力，在带张紧时具有8.6比1的机械优势。

为了给用户更大的设计灵活性在选择v波段联轴器，许多不同的配置说明。在选择联轴器时应注意避免过度设计。应指定正确的保持架截面，采用最经济的材料，以满足应用所需的强度和环境条件。在盐水、化学药品和其他腐蚀性环境中，推荐使用316不锈钢(材料代号J)。在介绍通用联轴器的部分(第12页到第17页)，应该注意到一些样式包括保持器顶部的带(见右侧的横截面视图)，覆盖了V-Band联轴器的整个周长。该带通过吸收所有周向或箍向载荷提供额外的耦合强度。有些款式不包括带子，当然，这些没有那么强，但可能更经济。还应该注意到，一些耦合样式使用一个保持器段，而另一些则使用两个或三个。分段的部分提供了额外的灵活性。联轴器中的分段越多，组装和拆卸就越容易。

可选择t型螺栓，快速耦合器或马鞍锁扣。t型螺栓闩锁通常用于需要永久或半永久关闭的地方。鞍形或快速耦合器闩锁通常指定在需要频繁打开或关闭的地方，并且在单个保留节联轴器上，以便于组装。多闩锁式v带联轴器通常指定为直径8英寸或更大的联轴器。AV-Band耦合应根据特定应用所需的强度进行选择。耦合的成本随着所需强度的增加而增加;因此，所选择的耦合不应超过为应用提供最经济的耦合所必需的强度。

AS1895/14-300

AS1895/14-400

AS1895/15-300

AS1895/15-350

AS1895/15-400

AS24563-5-150

AS24563-5-200

AS24563-5-300

AS24563-5-400

AS24563-6-150

AS24563-6-250

AS24563-6-400

AS24563-6-500
