DV0824 是一种屏蔽的 4 对 1000 Base-T 以太网电缆，它采用创新的设计功能，以小巧、轻便和灵活的封装提供最大的电气性能。DV0824 的双绞线结构（四对独立双绞线）可有效降低感应干扰，而 100% 箔和 90% 编织屏蔽可进一步防止 EMI。每对之间的低偏斜确保每对发送的信号几乎同时到达另一端。导体绝缘由发泡含氟聚合物组成，具有更高的传播速度。这确保了正确的阻抗匹配，从而最大限度地减少反射——这在高速数据应用中很重要。每对都单独屏蔽和护套以提供对之间的隔离。

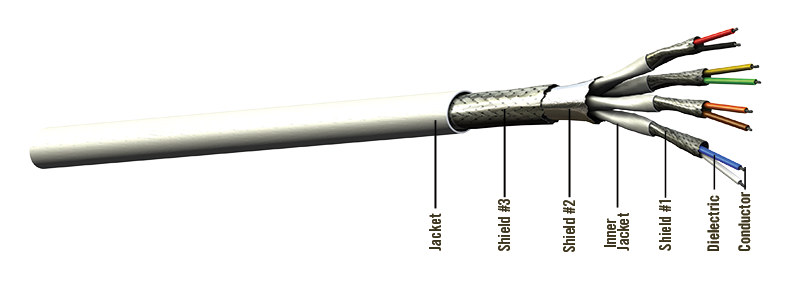

电缆结构
导体：镀银高强度铜合金
电介质：FEP
粘合剂：聚四氟乙烯胶带
屏蔽 #1：镀银铜圆编织（每对）
屏蔽 #2：铝/聚酯/铝箔
屏蔽 #3：镀银铜编织
内护套：ETFE，白色
护套：ETFE，白色（激光打标）
颜色代码
第一对：白色/蓝色
第二对：黄色/绿色
第三对：红色/黑色
第 4 对：橙色/棕色
物理数据
导体： 24 AWG 多股 SPCA
屏蔽覆盖率： 100%（箔）% 箔/ 80%（单独屏蔽编织），95%（整体）% 编织
工作温度： -55/200 °C
外径：in (mm) 0.35 (8.89)
最小弯曲半径：in (mm) 1.75 (44.45)
重量：磅/100 英尺（千克/100 米） 7.70 (11.50)
电气数据
阻抗：欧姆100
电容：pF/ft (m) 13.00 (42.70)
传播速度： 80.00 %
介电额定电压：（kV，RMS） 0.90
直流电阻：欧姆/1000 英尺（米） 28.50 (93.20)
衰减
标称/最大值
分贝/100 英尺
（分贝/100 米）
@10兆赫 2.4/2.7 (7.9/8.9)
@100兆赫 8.2/8.8 (26.9/28.9)
