E74824Cat 6a 以太网电缆采用创新设计功能，以小巧、轻便且灵活的封装提供最佳电气性能。E6A6824 通过在线对之间采用不同的捻距并使用箔和编织屏蔽来保持技术性能，并提供 10 吉比特（ANSI/TIA-568 6a 类）性能，最高可达 246 英尺。使用 PTFE 超柔韧激光标记护套以便于安装电缆。E6A6824 是安装机舱管理系统 (CMS)、机上娱乐 (IFE) 和以太网骨干网的工程师和技术人员的绝佳选择。
E74824产品公告
E74824烧录测试数据

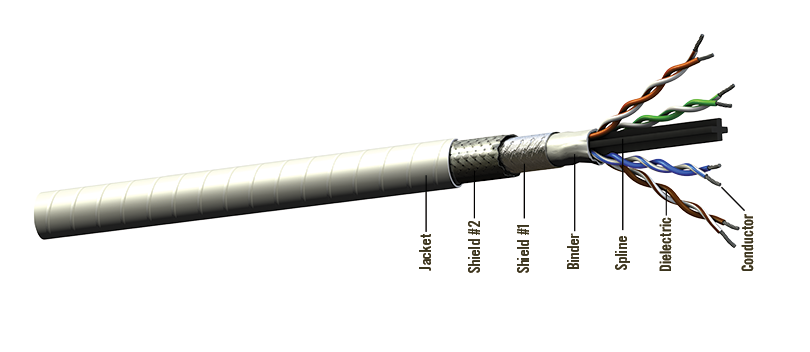

电缆结构
导体：镀银高强度铜合金
电介质：PFA
花键：含氟聚合物
粘合剂：聚四氟乙烯胶带
屏蔽#1：铝/聚酰亚胺箔
屏蔽 #2：镀银铜编织
护套：PTFE 胶带（双层），白色（激光打标）
颜色代码
第一对：蓝色、白色/蓝色
第二对：橙色、白色/橙色
第三对：绿色、白色/绿色
第 4 对：棕色、白色/棕色
物理数据
导体： 24 AWG 多股 SPHSCA
屏蔽覆盖率： 100%（箔）% 箔/ 80%（编织）% 编织
工作温度： -55/200 °C
外径：in (mm) 0.26 (6.60)
最小弯曲半径：in (mm) 0.78 (19.81)
重量：磅/100 英尺（千克/100 米） 4.40 (6.50)
电气数据
阻抗：欧姆100
电容：pF/ft (m) 14.50 (47.60)
传播速度： 70.00 %
介电额定电压：（kV，RMS） 1.50
直流电阻：欧姆/1000 英尺（米） 28.40 (93.20)
最大距离：* 英尺（米） 246 (75)
衰减
标称/最大值
分贝/100 英尺
（分贝/100 米）
@10兆赫 2.3/2.6 (7.5/8.5)
@100兆赫 7.0/8.4 (23.0/17.6)
@250兆赫 11.4/13.7 (37.4/44.9)
@500兆赫 16.5/20.0 (58.1/65.6)
