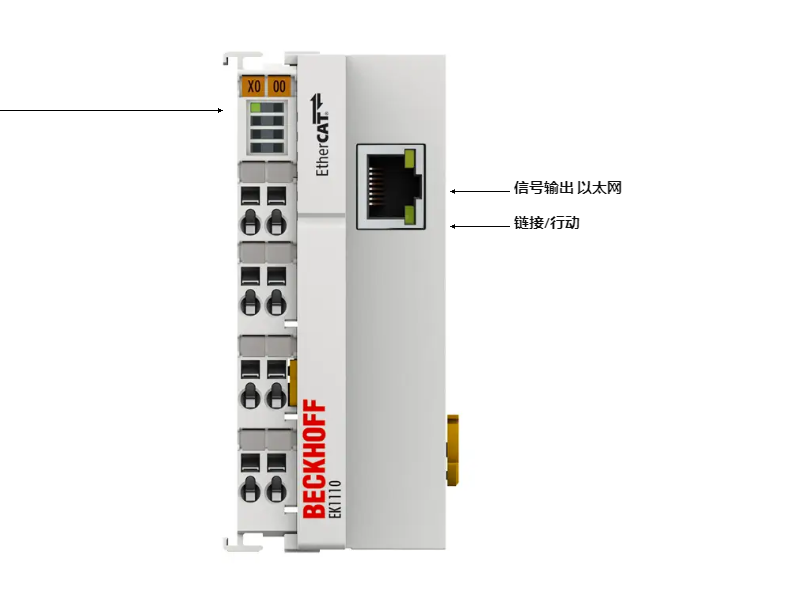

EK1110 EtherCAT扩展放置在CX系列的EtherCAT终端段或嵌入式PC的末端，并提供以线路拓扑形式扩展EtherCAT网络的选项。
特色：
连接技术：1 x RJ45 插座
连接长度：最长 100 m
在线拓扑中扩展 EtherCAT 网络
EK1110 有一个 RJ45 插座，可通过 RJ45 连接器连接以太网电缆，并建立与另一个 EtherCAT 段或单个 EtherCAT 设备的连接。E总线信号在连续过程中转换为100BASE-TX以太网信号表示。EK1110电子设备的电源通过E-bus。无需参数化或配置。
| 技术数据 | EK1110 |
|---|---|
| EtherCAT系统内的任务 | 将E总线信号转换为100BASE-TX以太网，以扩展EtherCAT网络 |
| 数据传输介质 | 以太网/以太网 CAT 电缆（最小 5 类），屏蔽 |
| 车站之间的距离 | 100 米（100 基-德克萨斯州） |
| 协议 | 任何 EtherCAT 协议 |
| 延迟 | 约 1 μs |
| 数据传输速率 | 100 兆比特/秒 |
| 配置 | 不需要 |
| 总线接口 | 1 x RJ45 |
| 电源 | 从电动巴士出发 |
| 电流消耗 电动巴士 | 典型值 130 mA |
| 电气隔离 | 500 V（电源电压/以太网） |
| 重量 | 大约 50 g |
| 工作/储存温度 | -25...+60 °C/-40...+85 °C |
| 电磁兼容抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 相对湿度 | 95 %， 无冷凝 |
| 抗振动/抗冲击性 | 符合 EN 60068-2-6/EN 60068-2-27 |
| 保护。额定值/安装位置 | IP20/可变 |
| 认证/标记 | CE， UL， ATEX， IECEx |
| 防爆标记 | ATEX： II 3 G Ex nA IIC T4 Gc IECEx： Ex ec IIC T4 Gc |
