在执行任务期间，航空电缆必须以最高速度传输关键数据，并在机载数字网络上保持稳定的通信。否则，机组人员的整个任务和安全都可能处于危险之中。电缆还必须平衡坚固性与更小、更轻的设计，以适应空间受限的区域并减轻飞机重量。

在戈尔屏蔽双绞线电缆内部，低压差分信号（LVDS）通过受控阻抗保持出色的信号完整性，提供高达1 GHz的数据传输速度。 无论飞机内外的条件如何，飞行员和其他飞行人员都可以始终信赖我们电缆的可靠性能。这是因为在其结构中结合耐用材料可以对机械应力和环境因素具有更高的耐受性，例如飞行中不断的振动和起飞和着陆期间温度的快速变化。

大幅减轻重量

我们的屏蔽双绞线电缆采用薄型设计，与标准椭圆形电缆相比，体积缩小了 30%，重量减轻了 50%。如果您将我们的设计与其他圆形设计并排比较，您会发现我们的电缆要小得多。此外，我们的电缆在航空航天电线和电缆线束应用中运行良好，因为它们在机身难以到达的地方具有灵活性和易于布线。

如果您需要耐用、轻便、高数据速率的解决方案，并在每次执行任务时都完全可靠，那么戈尔国防飞机屏蔽双绞线电缆就是您的不二之选。

应用

跨飞机应用的成熟性能

戈尔屏蔽双绞线电缆具有可靠的高速数据传输，非常适合航空航天电线和电缆线束应用，例如：

航空电子数字网络

客舱管理系统

数字视频系统

以太网骨干网

LVDS 器件

串行总线

我们的电缆还可以端接各种领先的高速连接器系统和后壳，如 ARINC 和 MIL-STD-38999，带差分 Twinax 尺寸 8 和 22D 触点。如果您有任何问题或要讨论您的具体应用需求，请联系戈尔代表。

返回页首

特点和优点

戈尔屏蔽双绞线电缆具有独特的功能，使其在具有挑战性的环境因素和飞机条件下更加耐用，包括：

化学惰性、耐高温和耐磨材料

薄型配置，直径更小

高柔韧性和更小的弯曲半径

我们的电缆为飞机系统建筑师和工程师提供了许多改善电气、机械和环境性能的好处，例如：

可靠的LVDS保持出色的信号完整性，阻抗控制在100欧姆

以高达 1 GHz 的速度进行不间断的数据传输

耐用的结构可承受恶劣条件，如温度、直通、振动等

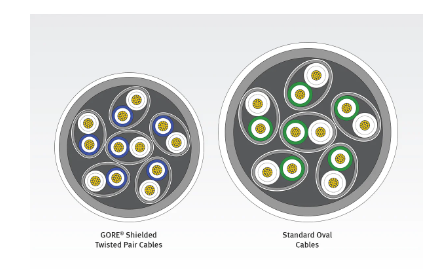

与标准椭圆形电缆相比，直径尺寸减小 30%，重量减少多达 50%

更大的灵活性和布线能力，安装更轻松、更快捷

与各种高速连接器系统和后壳兼容

精选的预审样品，交货时间短，用于原型设计和评估

基于在实际条件下经过验证的产品性能的低风险

我们邀请您下载我们的图纸以查看电缆特性，例如直径尺寸、重量、最小弯曲半径和插入损耗值。

部件号

AWG 尺寸（绞合）

DXN2600    20 (19/32)

DXN2601    22 (19/34)

DXN2602    24 (19/36)

DXN2603    26 (19/38)

DXN2604    28 (19/40)

DXN2605    30 (19/42)

DXN2606    32 (19/44)
