E10424 是一对 2 对 10/100 Base-T CAT5e 电缆（超过 ANSI/TIA-568-C.2 CAT 5e 通道要求），总直径和重量更小，同时保持高达 268 英尺的性能和所需工作参数。镀银铜合金导体的双绞线结构确保了均匀的导电性和出色的可焊性。100%箔和90%编织屏蔽提供机械强度和EMI保护，并保持重量和灵活性。耐用的 FEP 护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E10424 适用于机载 10/100 Base-T CAT5e 局域网应用，如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E10424 产品公告
E10424 烧伤测试数据

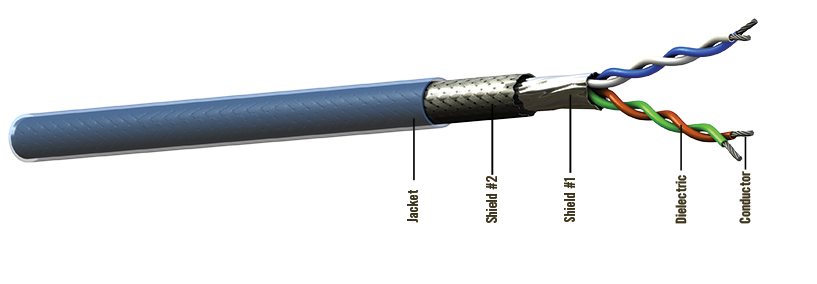

电缆结构
导体：绞合镀银铜
电介质：FEP
屏蔽 #1： 铝/聚酰亚胺箔
屏蔽#2：镀银铜编织层
夹克： FEP， 半透明蓝色
颜色代码
对 #1： 白色/蓝色
对 #2： 橙色/绿色
物理数据
导体：24 AWG 绞合式 SPC
屏蔽覆盖率：100%（箔）%箔/ 90%（编织）%编织
工作温度：-55/200°C
外径： 英寸（毫米）0.21 （5.28）
最小弯曲半径：单位（毫米）1.10 （27.94）
重量：磅/100 英尺（千克/100 米）3.30 （4.90）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）28.50 （80.40）
最远距离：* 英尺（米）268 （82）
衰减
标称/最大
分贝/100 英尺
（分贝/100米）
@10兆赫 2.2/2.6 (7.2/8.5)
@100兆赫 6.0/7.2 (19.7/23.6)
| 连接器类型 | 描述 | 部件号 | 终止说明 | 添加到规格表 |
| RJ45 用于 2 对电缆 | 带 ATUM 应力消除装置的千斤顶（6a 类） | 110939 | T-110939-01 | 加 |
| 带应力消除套的插头（5e 类） | 190007 （568A） | T-190061 | 加 | |
| 带应力消除套的插头（5e 类） | 190015 （ISDN） | T-190015 | 加 | |
| 带保护套的插头（5e 类） | 190061 （568A） | T-190061 | 加 | |
| 带保护套的插头（5e 类） | 190062 （ISDN） | T-190062 | 加 | |
| RJ45 用于 4 对电缆 | 带应力消除套的插头（5e 类） | 110362 | T-110362 | 加 |
| 带 ATUM 应力消除装置的插头（Cat 6）适合安费诺 （RJF） 加固后壳 | 110788 | T-110788 | 加 |
