E13226 是一对 1/10 Base-T CAT100e 电缆（超过 ANSI/TIA-5-C.568 CAT 2e 通道要求），总直径和重量更小，同时保持高达 5 英尺的性能和所需工作参数。镀银高强度铜合金导体的双绞线结构确保了均匀的导电性和出色的可焊性。耐用的 ETFE 激光打标护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E224 适用于机载 13226/10 Base-T CAT100e 局域网应用，如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E13226 产品公告
E13226 烧伤测试数据

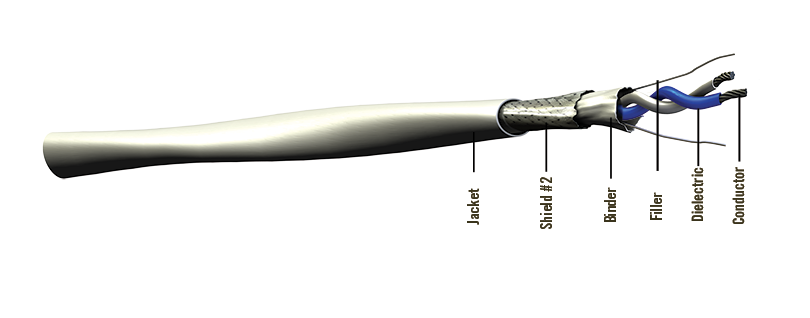

电缆结构
导体：镀银高强度铜合金
电介质：聚四氟乙烯或全氟乙烯
粘合剂：聚四氟乙烯胶带
屏蔽#1：镀银铜编织层
填料：含氟聚合物
护套： 聚四氟乙烯， 白色 （激光打标）
颜色代码
对 #1： 白色/蓝色
物理数据
导体：26 AWG 绞合式 SPHSCA
屏蔽覆盖率：80%（编织）%编织
工作温度：-55/200°C
外径：英寸（毫米）0.13 （3.40）
最小弯曲半径： 单位 （毫米）0.40 （10.16）
重量：磅/100 英尺（千克/100 米）1.70 （2.50）
电气数据
阻抗：欧姆100
电容： pF/英尺 （m）14.50 （47.60）
传播速度：70.00%
额定介电电压： （kV， RMS）1.50
直流电阻：欧姆/1000 英尺 （m）44.80 （147.00）
最远距离：* 英尺（米）224 （68）
衰减
标称/最大
分贝/100 英尺
（分贝/100米）
@10兆赫 2.7/3.1 (8.9/10.2)
@100兆赫 8.7/10.5 (28.5/34.4)
| 连接器类型 | 描述 | 部件号 | 终止说明 |
| RJ45 用于 2 对电缆 | 带 ATUM 应力消除装置的千斤顶（6a 类） | 110939 | T-110939-01 |
| 带应力消除套的插头（5e 类） | 190007 （568A） | T-190061 | |
| 带应力消除套的插头（5e 类） | 190015 （ISDN） | T-190015 | |
| 带保护套的插头（5e 类） | 190061 （568A） | T-190061 | |
| 带保护套的插头（5e 类） | 190062 （ISDN） | T-190062 | |
| RJ45 用于 4 对电缆 | 带应力消除套的插头（5e 类） | 110362 | T-110362 |
| 带 ATUM 应力消除装置的插头（Cat 6）适合安费诺 （RJF） 加固后壳 | 110788 | T-110788 | |
