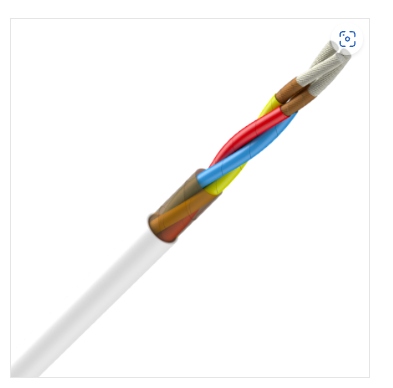

防火电缆，单芯和多芯屏蔽和夹套
用于飞机的机载电气系统。
防火电缆，单芯和多芯屏蔽和夹套
用于飞机的机载电气系统。
标准
国际：EN 4608-004
描述
核心
绞合导体
用于AWG 22的镍包铜合金
用于其他AWG的镍包铜
绝缘
防火绝缘
聚酰亚胺胶带
PTFE胶带
屏幕
镀镍铜编织带
夹克
UV PTFE胶带
电气特性
工作电压600V
使用特征
工作温度范围-65 .. 260°C
耐火>10kΩ - 15分钟
耐油性非常好的飞机流体阻力
| Reference | Size code (AECMA) | Gauge (AWG) | Max. transfer impedance from 0 to 1 MHz (mΩ/m) | Finished cable | ||||
| Nb of cores | Nom. Diameter of shield strands (mm) | DC Resistance at 20°C (Ohms/km) Max. | Diameter (mm) Max. | Weight (g/m) Max. | ||||
| EN 4608-004A 002 | 002 | 24 | 60 | 1 | 0.10 | 131.0 | 2.61 | 14.15 |
| EN 4608-004A 004 | 004 | 22 | 1 | 0.10 | 80.9 | 2.73 | 16.51 | |
| EN 4608-004A 006 | 006 | 20 | 1 | 0.10 | 44.3 | 3.01 | 21.54 | |
| EN 4608-004A 010 | 010 | 18 | 1 | 0.12 | 27.9 | 3.57 | 31.19 | |
| EN 4608-004A 012 | 012 | 16 | 1 | 0.12 | 18.8 | 3.72 | 36.94 | |
| EN 4608-004A 020 | 020 | 14 | 1 | 0.12 | 13.9 | 4.24 | 46.40 | |
| EN 4608-004A 030 | 030 | 12 | 1 | 0.12 | 8.9 | 4.79 | 62.87 | |
| EN 4608-004B 002 | 002 | 24 | 40 | 2 | See EN 4608_0005B | |||
| EN 4608-004B 004 | 004 | 22 | 2 | 0.12 | 82.5 | 4.30 | 29.66 | |
| EN 4608-004B 006 | 006 | 20 | 2 | 0.12 | 45.2 | 4.90 | 40.51 | |
| EN 4608-004B 010 | 010 | 18 | 2 | 0.12 | 28.5 | 5.90 | 56.25 | |
| EN 4608-004B 012 | 012 | 16 | 2 | 0.12 | 19.2 | 6.20 | 65.71 | |
| EN 4608-004B 020 | 020 | 14 | 2 | 0.12 | 14.2 | 7.20 | 85.98 | |
| EN 4608-004B 030 | 030 | 12 | 2 | 0.12 | 9.1 | 8.30 | 118.48 | |
| EN 4608-004C 002 | 002 | 24 | 35 | 3 | 0.12 | 133.6 | 4.40 | 33.61 |
| EN 4608-004C 004 | 004 | 22 | 3 | 0.12 | 82.5 | 4.50 | 39.15 | |
| EN 4608-004C 006 | 006 | 20 | 3 | 0.12 | 45.2 | 5.20 | 54.46 | |
| EN 4608-004C 010 | 010 | 18 | 3 | 0.12 | 28.5 | 6.20 | 77.01 | |
| EN 4608-004C 012 | 012 | 16 | 3 | 0.12 | 19.2 | 6.60 | 90.47 | |
| EN 4608-004C 020 | 020 | 14 | 3 | 0.15 | 14.2 | 7.80 | 125.75 | |
| EN 4608-004C 030 | 030 | 12 | 3 | 0.15 | 9.1 | 9.00 | 174.02 | |
