HT77210F 是一款 50 欧姆微波同轴电缆，专为 Ku 波段和 X 波段的高频应用而设计。HT77210F 微波电缆旨在优化性能并为系统设计人员提供灵活性。我们的产品为您提供卓越的信号完整性、航天电线电缆低插入损耗、更少的射频干扰以及坚固且易于安装的设计。

HT77210F 产品公告

HT77210F 烧伤测试数据

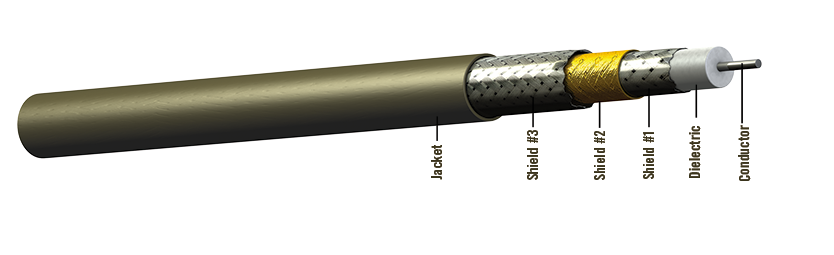

电缆结构

导体：镀银铜

电介质：聚四氟乙烯

屏蔽 #1：镀银铜扁平带

屏蔽 #2：铝/聚酰亚胺箔

屏蔽#3：镀银铜编织层

护套： 含氟聚合物， 橄榄色

物理数据

导体：16 AWG 实心单刀

工作温度：-55/200°C

外径： 英寸（毫米）0.21 （5.28）

最小弯曲半径：单位（毫米）1.00 （25.40）

重量：磅/100 英尺（千克/100 米）4.50 （6.70）

电气数据

阻抗：欧姆50

电容： pF/英尺 （m）26.50 （87.00）

传播速度：76.50%

延时： 纳秒/英尺 （米）1.33 （4.36）

屏蔽效果：分贝/分钟-90

额定介电电压： （kV， RMS）4.00

直流电阻：欧姆/1000 英尺 （m）3.90 （12.80）

衰减

标称/最大

分贝/100 英尺

（分贝/100米）

@6.0千兆赫    20.0/22.0    (65.6/72.2)

@12.0千兆赫    29.5/32.5    (96.8/106.6)

@18.0千兆赫    37.3/40.1    (122.4/131.6)

@26.0千兆赫    46.2/50.9    (151.6/167.0)

衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））

K 值（标称损耗）：
K1 =0.232 K2 =0.00034
