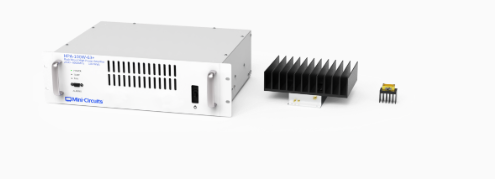

连接器放大器

高达 1.7 kW 的可靠宽带性能

迷你电路 广泛的连接器放大器选择是测试设置的基本构建模块。具有数百种增益组合、噪声系数、 输出功率、线性度和其他性能参数，我们的放大器采用坚固耐用的设计，内置保护功能，具有高可靠性和长寿命 要求苛刻的实验室环境。

毫米集成电路放大器

行业领先的质量和内部设计的精选

30 +多年的内部MMIC设计和封装经验使Mini-Circuits成为业界顶级MMIC放大器供应商之一。我们的放大器是制造的 在砷化镓上使用HBT和pHEMT工艺，并为各种系统要求提供出色的宽带性能。 凭借 300+ 种型号的库存和世界一流的定制设计能力，以及经得起最苛刻条件的质量，我们很可能为您的系统提供解决方案。

型号	F 低	F 高	增益	NF（	P1dB（dBm） 典型值	OIP3 （dBm） 典型值	输入驻波比	输出驻波比	电压	电流	表壳样式	连接器	选择
	（兆赫）	（兆赫）	（dB） 典型值	分贝）典型值			（：1） 典型值	（：1） 典型值	（V）	（毫安）		类型
排序	排序	排序	排序	排序	排序	排序	排序	排序	排序	排序	排序	排序	排序
LZY-22+	0.1	200	43	8.9	42	52	1.4	4	24	6000	BT1598	SMA	散热器
LZY-22X+	0.1	200	43	8.9	42	52	1.4	4	24	6000	BT1598	SMA	-
RFE-24M30M075X+	24	30	16	-	42	-	1.9	-	65	1750	VU3196	SMA	-
RFE-24M30M1K7X+	24	30	25	-	62.2	-	1.35	-	65	33162	大众3194	SMA-N	-
ZHL-1W-63-S+	600	6000	35	12	30	35	2.5	3.5	15	1000	U2847	SMA	散热器
ZHL-1W-63X-S+	600	6000	35	12	30	35	2.5	3.5	15	1000	U2847	SMA	-
ZHL-2W-63-S+	600	6000	42	12	33	38	2.5	3.5	28	2000	CP2548-1	SMA	散热器
ZHL-2W-63X-S+	600	6000	42	12	33	38	2.5	3.5	28	2000	CP2548-1	SMA	-
ZHL-03-5WF+	60	300	35	3	36	49	1.4	1.5	24	2800	CP641	SMA	散热器
ZHL-03-5WFX+	60	300	35	3	36	49	1.4	1.5	24	2800	CP641	SMA	-
ZHL-4W-422+	500	4200	25	10	34	44	1.6	2.6	28	3000	BT1972	SMA	散热器
ZHL-4W-422X+	500	4200	25	10	34	44	1.6	2.6	28	3000	BT1972	SMA	-
ZHL-5W-1+	5	500	45	4	37	49	2	2.5	24	3300	131 美元	SMA	散热器
ZHL-5W-1X+	5	500	45	4	37	49	2	2.5	24	3300	131 美元	SMA	-
ZHL-5W-2G+	800	2000	45	8	37	44	1.7	1.5	24	2000	131 美元	SMA	散热器
ZHL-5W-2GX+	800	2000	45	8	37	44	1.7	1.5	24	2000	131   美元	SMA	-
ZHL-5W-63-S+	600	6000	45	12	37	42	2.5	3.5	28	3500	CP2548-2	SMA	散热器
ZHL-5W-63X-S+	600	6000	45	12	37	42	2.5	3.5	28	3500	CP2548-2	SMA	-
ZHL-5W-202-S+	10	2000	50	10	36	45	1.2	2	28	3000	BT1689-1	SMA	散热器
ZHL-5W-422+	500	4200	25	7	35	45	1.7	5.47	28	3000	BT1896	SMA	散热器
ZHL-5W-422X+	500	4200	25	7	35	45	1.7	5.47	28	3000	BT1896	SMA	-
ZHL-10W-2G+	800	2000	43	7	40	50	1.3	1.3	24	5000	BT1204	SMA	散热器
ZHL-10W-2GX+	800	2000	43	7	40	50	1.3	1.3	24	5000	BT1204	SMA	-
ZHL-10W-202-S+	10	2000	50	10	38	45	2	2	28	5000	BT1689-1	SMA	散热器
ZHL-15W-422-S+	600	4200	46	10	39	47	1.7	3.5	28	3500	CP2548	SMA	散热器
ZHL-15W-422X-S+	600	4200	46	10	39	47	1.7	3.5	28	3500	CP2548	SMA	-
ZHL-16W-43+	1800	4000	45	6	41	47	1.5	1.3	28	4300	BT1344	SMA	散热器
ZHL-20W-13+	20	1000	50	3.5	41	50	1.7	2.5	24	2800	CP641	SMA	散热器
ZHL-20W-13SW+	20	1000	50	3.5	41	50	1.7	2.5	24	2800	CP1683	SMA	散热器
ZHL-20W-13SWX+	20	1000	50	3.5	41	50	1.7	2.5	24	2800	CP1683	SMA	-
ZHL-20W-13X+	20	1000	50	3.5	41	50	1.7	2.5	24	2800	CP641	SMA	-
ZHL-20W-83-S+	4000	8000	56	11	39	50	1.6	1.7	28	4000	CP2548-2	SMA	散热器
ZHL-20W-83X-S+	4000	8000	56	11	39	50	1.6	1.7	28	4000	CP2548-2	SMA	-
ZHL-20W-202-S+	20	2000	53	10	39	45	2	3.5	28	4000	BT1689-1	SMA	散热器
ZHL-20W-202X-S+	20	2000	53	10	39	45	2	3.5	28	4000	BT1689-1	SMA	-
ZHL-25W-63+	700	6000	53	13	37	45	1.8	2	24	12000	BT1834-2	SMA	散热器
ZHL-25W-63X+	700	6000	53	13	37	45	1.8	2	24	12000	BT1834-2	SMA	-
