DV0824 是一款屏蔽 4 对 1000 Base-T 以太网电缆，采用创新设计功能，以小巧、轻便且灵活的封装提供最大的电气性能。DV0824的双绞线结构（四对独立）有效减少了感应干扰，而100%箔和90%编织屏蔽则进一步防止EMI。每对之间的低偏斜确保每对发送的信号几乎同时到达另一端。导体绝缘由泡沫含氟聚合物组成，具有更高的传播速度。这确保了正确的阻抗匹配，航天电线电缆从而最大限度地减少反射——这在高速数据应用中非常重要。每对都单独屏蔽和护套，航天以提供对之间的隔离。ETFE 护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。
DV0824 产品公告
DV0824烧伤测试数据

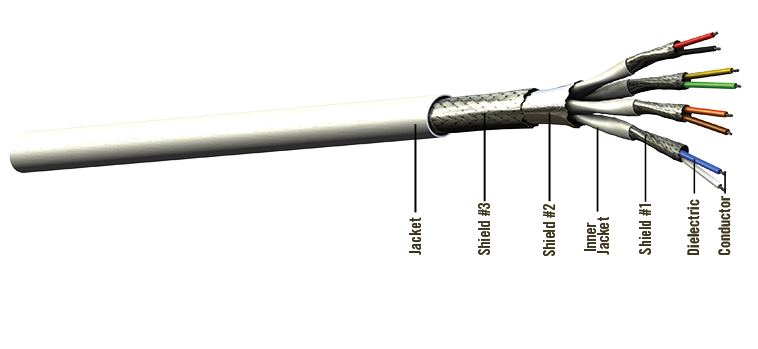

电缆结构
导体：镀银高强度铜合金
电介质：FEP
粘合剂：聚四氟乙烯胶带
屏蔽#1：镀银铜圆编织（每对）
屏蔽#2：铝/聚酯/铝箔
屏蔽#3：镀银铜编织层
内夹克： 乙二醇， 白色
护套： ETFE， 白色 （激光打标）
颜色代码
对 #1： 白色/蓝色
对 #2： 黄色/绿色
对 #3： 红色/黑色
对 #4： 橙色/棕色
物理数据
导体：24 AWG 绞合 SPCA
屏蔽覆盖率：100%（箔）%箔/ 80%（单独屏蔽编织），95%（整体）%编织
工作温度：-55/200°C
外径： 英寸（毫米）0.35 （8.89）
最小弯曲半径：（毫米）1.75 （44.45）
重量：磅/100 英尺（千克/100 米）7.70 （11.50）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）28.50 （93.20）
衰减
标称/最大
分贝/100 英尺
（分贝/100米）
@10兆赫 2.4/2.7 (7.9/8.9)
@100兆赫 8.2/8.8 (26.9/28.9)
