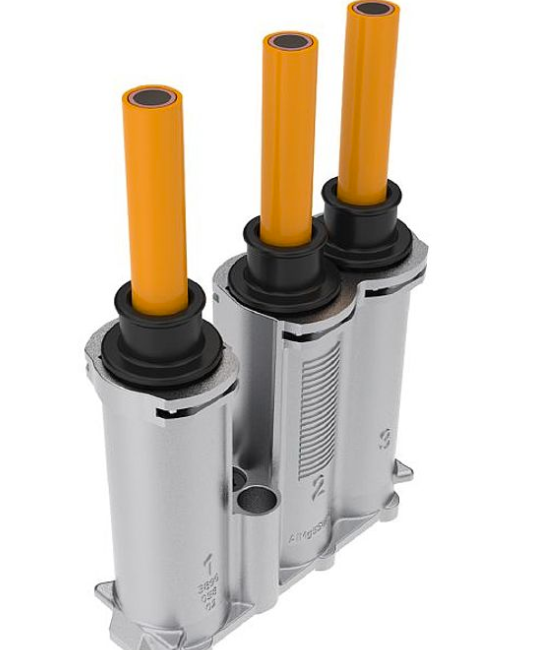

HVC8 连接器，型号 113，带电缆，已组装3 极直连接器，带一个螺钉作为锁定机构。适用于高压电缆 Radox 弹性体 35 mm2来自Huber&Suhner公司。兼容插座：382 005 102或升级套件（B 至 C 样品）389 015 401。

文章编号

382 999 999 00019

型号名称

CC-HVC8-35_RadoxS-3-180°-A-CR-SF-SC-NI-113

电缆长度

（米）    7

HVC8 电触点

直径（毫米）    8

电源触点数量

3

连接类型

35 毫米2压缩

住房

铝（耐海水），直型

机械编码

一个

使用寿命

60.000 / 12

接触面

镀银铜

锁定机构

一个中心螺钉

插拔次数

50

电缆横截面

（毫米2)    35

合适的高压电缆

100 103 509

合适的高压电缆

84100296

额定电压

（五）    900， DIN EN 60664-1， 4000m NN

电气耐压

（千伏直流）    2.7

防护等级 DIN 40050-9

IP 6K9K， IP X7， IP X6K

IP 防护等级 DIN 40050-9 未安装

防护等级 20

筛查效果

（分贝）    >55 dB 对于 f = 0，1 MHz 高达 100 MHz

耐腐蚀性

672 小时，ISO 16750-4，第 5.5.2 章

标称电流

（一）    220（联系人）

过载电流能力

（A/0，1s @ 80° C）    4000

过载电流能力

（A/1s @ 80° C）    1400

过载电流能力

（A/5s @ 80° C）    600

过载电流能力

（A/10s @ 80° C）    450

高短路强度

（千安/0.1秒 @ 20°C）    5

额定屏蔽电流

（一）    10

最大屏蔽电流

（一）    50

环境温度

（°C）    -30 至 +85

较低的储存温度

（°C）    -40 （48小时）

储存温度上限

（°C）    100 （96小时）

插入力

（N）    < 100

拉拔力

（N）    < 100

连接器外壳上的侧向负载

（海里）    4
