三端子芯片具有卓越的承受瞬态电压和浪涌的能力，在大电流应用中提供出色的滤波性能，同时提供出色的可焊性和耐焊热性。

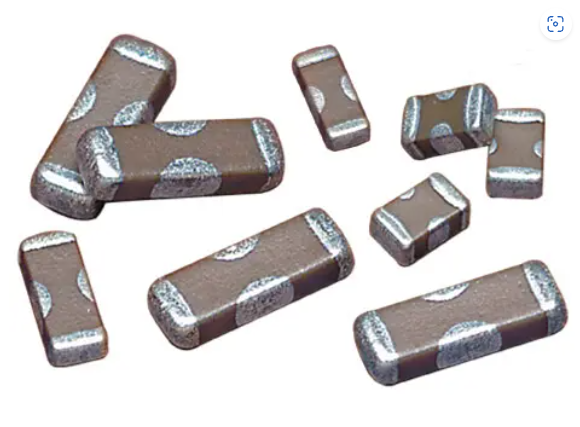

SA 系列 EMI 滤波器阵列在一个紧凑的封装中集成了 （4） 个三端子芯片。这些表面贴装滤波器阵列的结构旨在最大限度地降低残余电感，并确保宽带中的大插入损耗。

在大电流应用中具有出色的性能

非极性，可表面贴装

卓越的过滤特性

卓越的瞬态电压和浪涌能力

提供出色的可焊性和耐焊热性

提供 0603、0805、1205 和 1806 阀体尺寸

提供 2 A 额定电流

提供无铅/符合 RoHS 标准

三端子芯片电容范围    销效 （NPO） 22 pF 至 470 pF X7R 470 pF 至 47，000 pF Y5V 100，000 pF 至 220，000 pF电容容差    销货率 +50/-20%

X7R +50/-20%Y5V +80/-20%
温度系数    销货率 （NPO） 0 ±/30 ppm/°C， -55 至 +125°C X7R +/-15%， -55 至 +125°C Y5V -25 至 +85°C

绝缘电阻    高达 22，000 pF 10，000 兆欧
47，000 pF 5，000 兆欧

直流电阻    0.4 安培或更低 最大
0.3 欧姆 1 安培 0.08 欧姆 最大
2 安培 最大 0.04 欧姆

额定电压    高达 100 VDC

额定电流    高达 2 安培

• 结构使残余电感最小化，具有高自谐振频率，确保在宽带内具有较大的插入损耗

结构使残余电感最小化，具有高自谐振频率，确保在宽带内具有较大的插入损耗

芯片内置的通用接地电极确保两端接地的所有线路完全接地

设计用于控制串扰

可以从 22-22，000 pF 的容量范围内选择最佳常数，以最适合频率

镀焊镍阻隔端接具有良好的可焊性和耐焊接热性

提供无铅/符合 RoHS 标准

非极性和表面贴装
