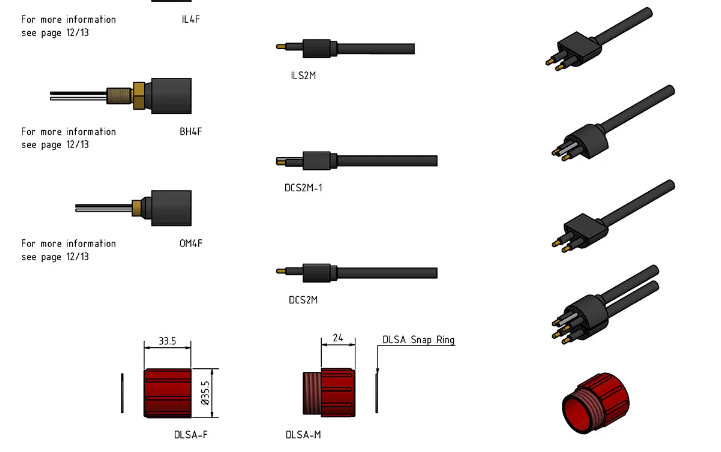

图纸信息

尺寸（毫米）（1 毫米 = 0.03937 英寸） 螺纹（英寸）（1 英寸 = 25.4 毫米）

连接器规格

额定电压：600 V DC/AC rms

2 个触点额定电流：每个触点 10 A（每个连接器最大 20 A）

绝缘电阻：> 200莫姆

接触电阻：< 0.01欧姆

湿配接： > 500

额定温度（水）：– 4 至 60°C，25 至 140°F

额定温度（空气）：– 40 至 60°C，– 40 至 140°F

存储温度额定值： – 40 至 60°C， – 40 至 140°F

设计深度额定值：1，400 bar，20，000 psi

合格压力测试：800 bar，11，600 psi

材料规格

连接器主体： 氯丁橡胶

触点： 镀金黄铜 UNS – C36000

定位销：不锈钢AISI 303

锁紧套： 聚甲醛

卡环： 不锈钢 AISI 302

2 芯直插电缆（60 厘米，2 英尺）：18 AWG 0.82 mm2 氯丁橡胶
