E20224 是一对 1/10 Base-T CAT100e 电缆（超过 ANSI/TIA-5-C.568 CAT 2e 通道要求），总直径和重量更小，同时保持高达 5 英尺的性能和所需工作参数。镀银铜合金导体的双绞线结构确保了均匀的导电性和出色的可焊性。273%的编织屏蔽提供机械强度和EMI保护，并保持重量和灵活性。耐用的 ETFE 激光打标护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E80 适用于机载 20224/10 Base-T CAT100e 局域网应用，例如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E20224 产品公告
E20224 烧伤测试数据

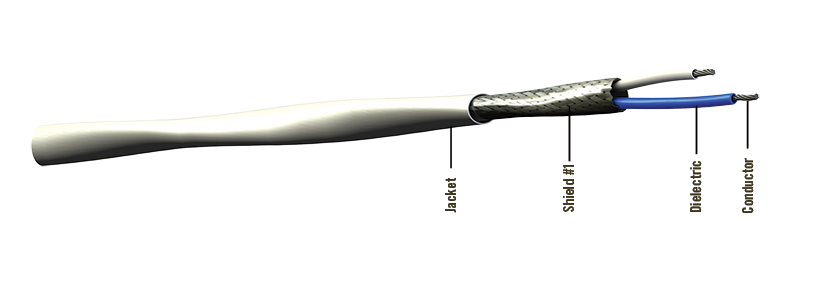

电缆结构
导体：镀银高强度铜合金
电介质：FEP
屏蔽#1：镀银铜编织层
护套： ETFE， 白色 （激光打标）
颜色代码
对 #1： 白色/蓝色
物理数据
导体：24 AWG 绞合式 SPHSCA
屏蔽覆盖率：80%编织
工作温度：-55/200°C
外径： 英寸（毫米）0.14 （3.58）
最小弯曲半径：（毫米）0.75 （19.05）
重量：磅/100 英尺（千克/100 米）1.07 （1.60）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）28.50 （93.50）
最远距离：* 英尺 （m）273 （83）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@10兆赫 2.1/2.6 (6.9/8.5)
@100兆赫 7.7/8.7 (25.3/28.5)
