Teledyne Paradise 数据通信 100W S 波段紧凑型户外 GaN SSSPA
Teledyne Paradise Datacom 100W S波段紧凑型户外GaN固态功率放大器（SSPA）专为极端环境条件和高可靠性运行而设计。除了坚固的结构外，还具有业内最高的功率密度。这使得固态技术可用于长期以来为TWTA保留的应用。重 44 磅（20 公斤），仅比鞋盒略大。
频率选择
HPAS2100GCXXXXXXG “G”：1.750 至 2.120 GHz
HPAS2100ACXXXXXXG “A”：2.020 至 2.120 GHz
HPAS2100BCXXXXXXG “B”：2.200 至 2.300 GHz
输出功率
PSAT：100瓦
PLinear：50瓦
特征
紧凑的尺寸和重量
符合 CE 和 MIL-461 标准
集成式强制风冷系统
20 dB 射频增益调整
极端环境测试
射频输出采样端口
免维护运行
通用、功率因数校正电源
内置 1：1 冗余控制
内置维护开关控制器
真实输出功率检测
L波段操作
Teledyne Paradise Datacom GaN 放大器可与集成的 L 波段阻塞式转换器一起使用。L波段单元采用专有的zBUC技术。添加zBUC转换器通常会使增益增加2-4 dB。优点包括：
zBUC 转换器可以检测并切换到外部提供的基准。
可选的内部高稳定性 （10MHz） 基准。
锁定至外部提供的 10 或 50 MHz 基准。
接受宽范围的外部基准电源（-10 至 +5 dBm）
FSK 通过 IFL 监测和控制信号，以实现完整的放大器遥控器。
通用手持控制器 （RCH-1000）

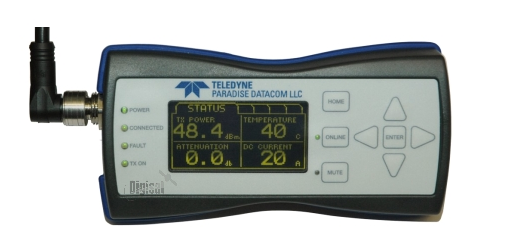

通用手持控制器 （RCH-1000） 是一种多功能设备，用于连接各种 Teledyne Paradise 数据通信放大器，包括紧凑型室外 SSPA 或 H 系列高功率室外 SSPA。参考规格表 211667.
该设备安装在坚固的外壳中，该外壳环境密封等级达到IP65。这使得通用手持控制器（RCH-1000）可用于大多数户外环境。设备外壳的坚固结构可防止冲击和振动。
该设备允许操作员调整所连接单元的衰减，控制静音/取消静音选择，以及通过串行RS-485连接监视所连接单元的状态、条件和设置。故障情况和其他事件在控制器的内部日志中跟踪。
选项
手持控制器
天线安装套件
远程控制面板
L波段输入
FSK通过IFL进行监测和控制
相位组合系统
低线路电压操作
光纤输入
用于 SNG 安装的可选侧装交流输入
接收带抑制滤波器
反射功率监视器
-55 °C 工作温度
