概述

提高电气系统之间的数据完整性

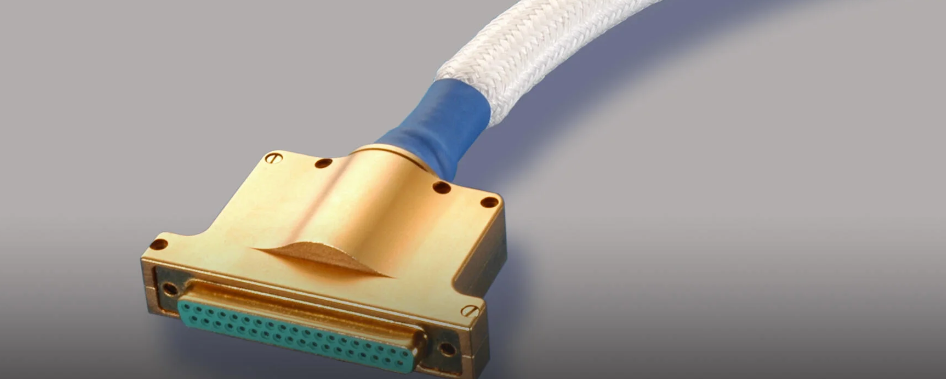

数据完整性是在任务期间保持航天器系统之间通信的关键。连接系统的电缆对数据质量和传输速度有直接影响。® 戈尔低压差分信号（LVDS）互连器件结合了其坚固的设计和出色的电气性能，可提供出色的信号完整性，并被列入ESA QPL（合格零件清单）。

戈尔LVDS互连器件可减少信号传输的时间延迟和偏差，同时降低功耗并最大限度地减少电磁干扰。它们体积小，弯曲半径小，便于在狭小空间内安装。它们的重量轻，减少了质量，从而减少了将飞行器发射到太空所需的能量。每个束中可用的大量单独线路增加了电缆的灵活性，并使电缆布线更加容易。

电缆背后的科学

GORE LVDS互连器件具有出色性能的关键是电缆绝缘中使用的专有材料——发泡聚四氟乙烯（ePTFE）。这种高性能绝缘为需要严格阻抗控制的应用提供了出色的信号控制。膨胀PTFE具有化学惰性和热稳定性，这使得GORE LVDS互连器件可以在狭小的空间内使用，而不会影响信号传输的强度和质量。

特点和优点

戈尔LVDS互连器件具有以下特点：

单个信号对的最紧密的 100 欧姆阻抗

低信号衰减和串扰

良好的电磁兼容性能

基于ESA 3902/002的双芯设计

多种连接器选项

频率高达 3 Gbit/s 范围

通过 QTP 性能实现抗振和抗冲击性

通过将这些功能与PTFE的材料优势相结合，我们的电缆可提供：

出色的信号完整性、最小的噪声、严格的阻抗控制和出色的EMC性能

通过同步匹配接口实现高传输速度

在分配时间敏感信号的各个线路之间实现出色的时钟同步

体积小，弯曲半径小，安装更方便

通过 ESA 认证和 DIN EN ISO 9001：2008 认证的制造工厂提供宝贵的可靠性

部件号

量具尺寸（AWG）

外径（毫米）

重量（克/米）

典型损耗 – 100 米处的衰减（单位：dB）

20兆赫    100兆赫    400兆赫    600兆赫    1，000兆赫

GSC-05-82561-00    22    5.2    37.0    9    20    39    48    63

GSC-05-82559-00    24    4.3    26.0    11    25    49    61    79

GSC-05-81973-00    26    3.1    18.0    17    36    68    83    108

GSC-05-82560-00    28    2.8    17.0    20    43    85    104    135

GSC-05-82292-00    30    2.2    13.5    25    54    107    131    169
