AKM12-C伺服电机
西安福川电子科技有限公司2023-07-05 09:04:24

AKM12-C伺服电机-西安福川电子科技

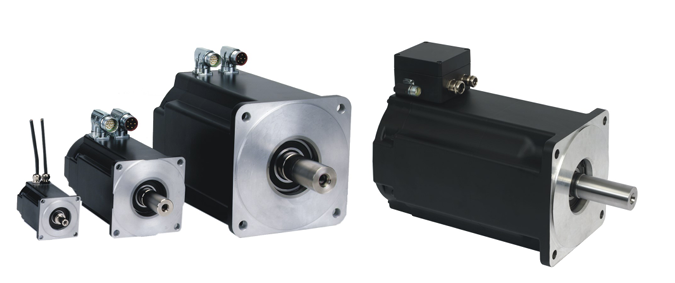

福川电子制造商的AKM电机系列代表了无刷伺服电机发展的一个里程碑：已经开发出由于低惯量而具有最佳动态特性的电机系列，其特点是设计紧凑，齿槽转矩低，绕组，反馈系统和法兰标准（IEC，NEMA，JIS）具有高度灵活性。

有八种法兰尺寸，从小40mm到大260mm，每种尺寸都有几种长度，可以覆盖从0.18Nm到180Nm的保持扭矩的广泛应用。尺寸的选择方式是两个相邻法兰尺寸的扭矩范围重叠，因此可以找到负载和转子惯量之间的理想比率。

AKM伺服电机最重要的特点是：

市场上伺服电机的最高动态性能

工作电压 75 - 650Vdc（各种绕组选项）

隔离设计用于在 3 相 480V 交流下运行（小型 AKM1 除外：仅限 230Vac）

防护等级 IP54（可选配轴上的轴密封圈 IP65）

绕组中的热传感器

各种反馈选项：旋转变压器标准，可选：高分辨率绝对编码器（EnDAT，Hiperface，BiSS），ComCoder（带换向轨道的TTL编码器）或智能反馈设备（SFD，智能科尔摩根反馈系统）（SFD，智能科尔摩根反馈系统）

更多选项：连接器技术、羽毛键、特殊绕组、齿轮、制动器

我们为各种电源电压提供合适的伺服驱动器：

3 相 400 / 480V 交流电源：伺服控制器科尔摩根 AKD / AKD2G

3 相/1 相 110V 交流至 230V 交流电源：伺服控制器科普利 Xenus / 科尔摩根 AKD / AKD2G

直流电源 12V 直流 / 24V 直流 / 48V 直流 / 96V 直流 / 180V 直流：伺服控制器科普利阿格斯 / M 系列 / IES / Accelnet Plus / Accelus 和 Kollmorgen AKD / AKD2G

电机类型	连续扭矩	连续电流	反电动势常数	扭矩常数	电阻（PH-PH）	电感（相-相）	两极	法兰	长度	长度	长度	转子惯量	质量（不间断）
	M₀	I₀	凯_·	凯_·	R_2ph	L_2ph			带编码器	带旋转变压器	带休息	J	m
	纳米	_一畢。	伏直流/1000	Nm/A_eff.	Ω	毫高		毫米	毫米	毫米	毫米	kg.cm²	公斤
AKM11-B	0.18	1.16	14.4	0.16	18.2	12.5	6	40	79	69.6	+37	0.017	0.35
AKM11-C	0.19	1.45	11.7	0.13	12.1	8.3
AKM11-E	0.19	2.91	5.8	0.06	3.1	2.0
AKM12-C	0.31	1.51	18.8	0.21	12.4	9.1			98	88.6		0.031	0.49
AKM12-E	0.31	2.72	10.2	0.11	3.9	2.7			98	88.6		0.031	0.49
AKM13-C	0.41	1.48	25.3	0.28	13.5	10.3			117	107.6		0.045	0.63
AKM13-D	0.41	2.40	15.4	0.17	5.4	3.8			117	107.6		0.045	0.63
AKM21-C	0.48	1.58	27.6	0.30	13.0	19.0		58	95.4 （113.4*）	95.4	+34.1	0.107	0.82
AKM21-E	0.50	3.11	14.4	0.16	3.42	5.2
AKM21-G	0.50	4.87	9.3	0.10	1.44	2.18
AKM22-C	0.84	1.39	55.2	0.61	20	35.5			114.4 （132.4*）	114.4		0.161	1.1
AKM22-E	0.87	2.73	28.8	0.32	5.22	9.7
AKM22-G	0.88	4.82	16.5	0.18	1.69	3.19
AKM23-C	1.13	1.41	73.3	0.80	21.2	40.7			133.4 （151.4*）	133.4		0.216	1.38
AKM23-D	1.16	2.19	47.8	0.52	8.77	17.3
AKM23-F	1.18	4.31	24.9	0.27	2.34	4.68
AKM24-C	1.38	1.42	88.2	0.97	20.4	43.8			152.4 （170.4*）	152.4		0.27	1.66
AKM24-D	1.41	2.21	57.7	0.63	9.02	18.7
AKM24-F	1.42	3.89	33.1	0.36	2.77	6.16
AKM31-C	1.15	1.37	76.9	0.85	21.4	37.5	8	70	109.8 （125.3*）	109.8	+31.5	0.33	1.55
AKM31-E	1.2	2.99	36.9	0.41	4.74	8.6
AKM31-H	1.23	5.85	19.4	0.21	1.29	2.4
AKM32-C	2.0	1.44	127	1.40	23.8	46.5			140.8 （172.3*）	140.8		0.59	2.23
AKM32-D	2.04	2.23	83.4	0.92	10.3	20.1
AKM32-E	2.04	2.82	66.6	0.73	6.3	12.8
AKM32-H	2.1	5.50	35.1	0.39	1.69	3.55
AKM33-C	2.71	1.47	170	1.86	26.6	53.6			171.8 （187.3*）	171.8		0.85	2.9
AKM33-E	2.79	2.58	99.8	1.10	9.01	18.5
AKM33-H	2.88	5.62	47.2	0.52	1.96	4.1
AKM41-C	1.95	1.46	122	1.34	21.3	66.1	10	84	118.8 （136.8*）	118.8	+33.5	0.81	2.44
AKM41-E	2.02	2.85	64.5	0.71	6.02	18.4
AKM41-H	2.06	5.60	33.5	0.37	1.56	5.0
AKM42-C	3.35	1.40	218	2.40	27.5	97.4			147.8 （165.8*）	147.8		1.45	3.39
AKM42-E	3.42	2.74	114	1.26	7.78	26.8
AKM42-G	3.53	4.80	67.2	0.74	2.51	9.2
AKM42-J	3.56	8.40	38.9	0.43	0.80	3.1
AKM43-E	4.7	2.76	157	1.72	8.61	32.6			176.8 （194.8*）	176.8		2.09	4.35
AKM43-G	4.8	4.87	90.4	0.99	2.61	10.8
AKM43-K	4.9	9.60	47.0	0.52	0.74	2.9
AKM44-E	5.76	2.90	187	2.04	8.08	33.9			205.8 （223.8*）	205.8		2.73	5.3
AKM44-G	5.88	5.00	108	1.19	2.80	11.5
AKM44-J	6.0	8.80	62.5	0.69	0.94	3.8
AKM51-E	4.70	2.75	156	1.72	8.98	36.6		108	146.0	127.5	+45	3.42	4.2
AKM51-G	4.75	4.84	89.9	0.99	2.87	12.1
AKM51-H	4.79	6.0	72.5	0.80	1.97	7.9
AKM51-K	4.90	9.4	47.4	0.52	0.75	3.4
AKM52-E	8.34	2.99	253	2.79	8.96	44.7			177.0	158.5		6.22	5.8
AKM52-G	8.43	4.72	163	1.79	3.70	18.5
AKM52-H	8.48	5.9	131	1.44	2.35	11.9
AKM52-K	8.60	9.3	85.0	0.93	0.96	5.0
AKM52-M	8.60	13.1	60.0	0.66	0.49	2.5
AKM53-G	11.4	4.77	218	2.39	3.97	21.3			208.0	189.5		9.12	7.4
AKM53-H	11.5	6.6	158	1.75	2.10	11.4
AKM53-K	11.6	9.4	113	1.24	1.06	5.7
AKM53-M	11.4	13.4	77.4	0.85	0.51	2.7
AKM53-P	11.4	19.1	54.3	0.60	0.28	1.3
AKM54-G	14.3	5.0	262	2.88	4.08	22.9			239.0	220.5		11.92	9.0
AKM54-H	14.2	5.5	235	2.57	3.20	18.3
AKM54-K	14.4	9.7	137	1.50	1.08	6.2
AKM54-L	14.1	12.5	103	1.13	0.65	3.5
AKM54-N	14.1	17.8	72.5	0.80	0.33	1.8
AKM62-G	11.9	4.9	225	2.47	4.13	31.7		138	172.2	153.7	+47	16.9	8.9
AKM62-K	12.2	9.6	116	1.28	1.08	8.5
AKM62-M	12.2	13.4	83.2	0.91	0.57	4.4
AKM62-P	12.3	18.8	59.7	0.66	0.30	2.2
AKM63-G	16.5	4.5	337	3.70	5.50	43.5			197.2	178.7		24.2	11.1
AKM63-K	16.8	9.9	156	1.71	1.14	9.3
AKM63-M	17.0	13.8	113	1.24	0.61	4.9
AKM63-N	17.0	17.4	89.5	0.98	0.39	3.1
AKM64-K	20.8	9.2	208	2.28	1.41	11.8			222.2	203.7		31.6	13.3
AKM64-L	21.0	12.8	151	1.66	0.75	6.2
AKM64-P	20.4	18.6	100	1.10	0.36	2.8
AKM64-Q	20.0	20.7	91.1	1.00	0.32	2.3
AKM65-K	24.8	9.8	232	2.54	1.35	11.4			247.2	228.7		40.0	15.4
AKM65-M	25.0	13.6	168	1.85	0.73	6.1
AKM65-N	24.3	17.8	126	1.38	0.43	3.4
AKM65-P	24.5	19.8	114	1.3	0.37	2.8
AKM72-K	29.7	9.3	294	3.23	1.36	20.7		188	201.7	192.5	+42	64.5	19.7
AKM72-M	30.0	13.0	212	2.33	0.69	10.8
AKM72-P	29.4	18.7	144	1.58	0.35	5.0
AKM72-Q	29.5	23.5	115	1.30	0.26	3.2
AKM73-M	42.0	13.6	283	3.10	0.76	12.4			235.7	226.5		92.1	26.7
AKM73-P	41.6	19.5	194	2.13	0.38	5.9
AKM73-Q	41.5	24.5	154	1.70	0.27	3.7
AKM74-L	53.0	12.9	376	4.14	0.93	16.4			269.7	260.5		119.7	33.6
AKM74-P	52.5	18.5	259	2.84	0.47	7.7
AKM74-Q	52.2	26.1	182	2.00	0.26	3.8
AKM82-T	75	48	153	1.6	0.092	2.73		260	266	266	+52.5	172	49
AKM83-T	130	62	198	2.1	0.061	2.36			300	300		334	73
AKM83-V	130	91	130	1.5	0.030	1.04			300	300		334	73
AKM84-T	180	67	250	2.7	0.058	2.50			334	334		495	97

* 括号中的值为 Hiperface
