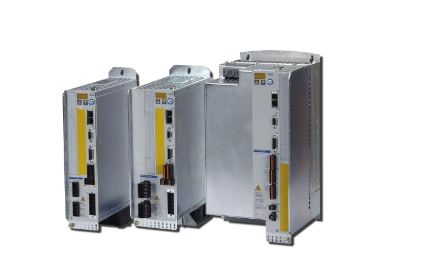

S700 是一款具有扩展功能的数字伺服驱动器，是复杂驱动任务的理想选择。它集成了板载以太网连接，可与 EtherCAT® 和 SynqNet™ 配合使用，可选的 MMC 存储卡可在现场轻松备份参数记录和固件。标配安全扭矩关闭功能，并可添加其他安全功能。还支持SFD3和Hiperface DSL的单电缆反馈
特征
通过 CE、UL、TÜV 安全测试
直接从接地的 110 至 480 VAC、1 相或 3 相、50 至 60 Hz 线路运行
最大连续输出电流为 1.5 至 72 安培 RMS/相的型号
板载安全扭矩关闭 （STO） 功能
安全扩展卡具有 SIL2 或 SIL3 安全功能，如 SDI、SLS、SS1、SS2、SBC、SBT 等
板载 EtherCAT® 和 CANopen 总线通信
传统总线支持，包括PROFINET，DeviceNet，PROFIBUS DP，SERCOS II和RS232
单电缆反馈 SFD3 和 Hiperface DSL
MMC存储卡插槽，用于备份和复制参数和固件
优化的旋转变压器接口
自动整定
齿槽抑制
市场上最快的反馈评估
好处
高速电流、速度和位置控制可实现更高的机器循环速率
安全功能 SIL2 / SIL3 提高了机器的可用性
内部的IEC 61131宏编程语言使运动变得灵活
多接口和多反馈功能提供与所有标准控制器和反馈系统的兼容性，减少了对多种驱动器类型库存的需求
板载EMC滤波器以及集成的电源和制动电阻器可实现更小的开关柜
用于参数和固件更新的存储卡、自动整定功能和用于所有连接的连接器有助于更快地设置
| Rated data | DIM | S701 | S703 | S706 | S712 | S7120P | S724 | S7240P | S748 | S772 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rated line voltage | V~ | 3 x 208V-10% … 3 x 480V+10%, 50/60 Hz | ||||||||||||||
| Rated line power for S1 operation | kVA | 1,1 | 2,2 | 4,5 | 9 | 9 | 18 | 18 | 35 | 50 | ||||||
| Auxiliary supply | V= | 24 | ||||||||||||||
| Rated DC-link voltage | V= | 290-675 | ||||||||||||||
| Rated output current (RMS value) | ||||||||||||||||
| -At 3 x 208 V | A RMS | 2,5 | 5 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
| - At 3 x 230 V | A RMS | 2 | 4 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
| - At 3 x 400 V | A RMS | 1,5 | 3 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
| -At 3 x 480 V | A RMS | 1,5 | 3 | 6 | 12 | 12 | 24 | 24 | 48 | 70 | ||||||
| peak output current (RMS value) | A RMS | 4,5 | 9 | 18 | 24 | 30 | 48 | 72 | 96 | 140 | ||||||
| Rated data | DIM | S701 | S703 | S706 | S712 | S7120P | S724 | S7240P | S748 | S772 |
|---|---|---|---|---|---|---|---|---|---|---|
| (H) Height incl. Fan | mm | 345 | 348 | 385 | ||||||
| (W) Width | mm | 70 | 100 | 190 | ||||||
| (D) Depth incl. Connector | mm | 243 | ||||||||
