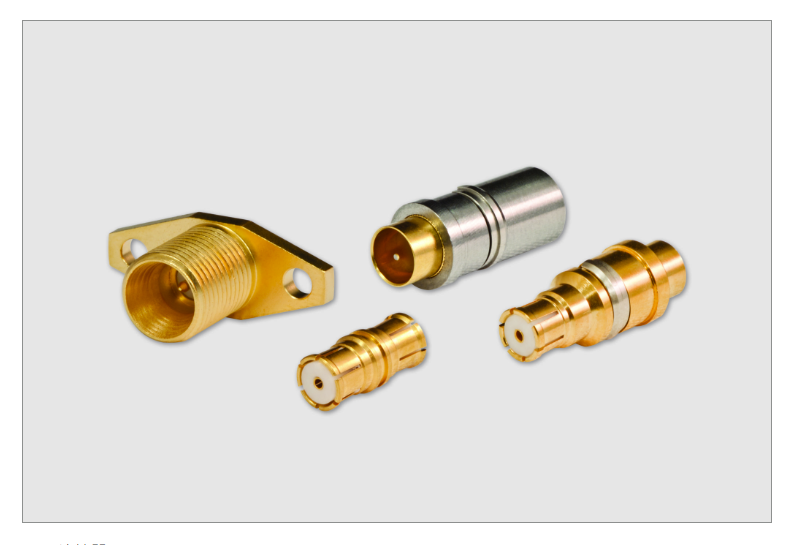

卡莱尔互连技术TMP®连接器旨在为高功率应用提供方便的盲插互连解决方案。TMP® 接口的尺寸与 SMA 连接器相当，并在推入式配置中提供类似的功率处理能力和耐用性。它是雷达、导弹和卫星系统以及商业应用设计的理想选择。
推入式接口的设计可用于微波模块和密集封装，便于快速组装和测试。耐用的结构和容忍径向和轴向不对中的能力允许多次接合/脱离循环，而不会降低电气性能。
频率范围：直流 - 23 GHz
50 Ω阻抗;盲插配置
5000 次配接和去配次循环
符合 MIL-PRF-39012 标准
能够承受径向/轴向不对中
板安装、现场可更换、子弹型和电缆连接器配置
提供定制连接器
| 参数 | 规范 |
|---|---|
| 阻抗 | 50 Ω |
| 频率范围 | 直流 - 23 千兆赫 |
| 驻波比 | 1.2+.005xf （千兆赫） |
| 插入损耗 | .05x√f （千兆赫） |
| 径向未对准 | +/- .020 英寸 |
| 轴向不对中 | .000 - .020 英寸 |
| 温度范围 | -65 至 165 ºC |
| 功率处理 | 超过 200 瓦 @ S 波段 |
| 环境的 | 符合 MIL-PRF-39012 的耐腐蚀、振动、防潮、热和机械冲击标准。 |
| 强制参与 | |
| 完全制动 | 6.0 磅（典型值） |
| 有限止动器 | 4.5 磅（典型值） |
| 光滑孔 | 3.0 磅（典型值） |
| 强制脱离接触 | |
| 完全制动 | 7.5 磅（典型值） |
| 有限止动器 | 6.0 磅（典型值） |
| 光滑孔 | 2.0 磅（典型值） |
| 配置 | 部件号 | 描述 | 止动器 | 评论 |
|---|---|---|---|---|
| 电缆连接器 | MP503-1CCSF | TMP（母）隔板，用于 0.047“ 半刚性电缆 | ||
| MP503-2CCSF | TMP（母）隔板，用于 0.086“ 半刚性电缆 | |||
| MP504-1CCSF | TMP（公）面板支架用于卡莱尔 TLL26-1190B 软电缆 | |||
| MP504-2CCSF | 用于 0.141“ 半刚性电缆的 TMP（公）面板 | |||
| MP505-1CC | TMP（母）面板支架用于卡莱尔 TLL26-1190B 软电缆 | |||
| MP505-2CC | TMP（母）面板山，用于 0.141“ 半刚性电缆 | |||
| 印刷电路板连接器 | MP602-1CC | TMP 插头（公）边缘安装到直端接 0.062？厚板 | 满 | 如果需要不同板厚度的连接器，请咨询工厂 |
| MP602-2CC | 有限 | |||
| MP602-3CC | 光滑孔 | |||
| MP703-1CC | TMP 插头（公头）表面贴装至直角端接 | 满 | ||
| MP703-2CC | 有限 | |||
| MP703-3CC | 光滑孔 | |||
| 子弹 | MP541-1CC | TMP（母头）到 TMP（母头）适配器，0.440“ 长 | ||
| 现场可更换连接器 | MP531-1CC | TMP（母头）2孔面板安装，用于0.020“引脚 | 如果需要不同引脚直径的连接器，请咨询工厂 | |
| MP532-1CCSF* | TMP（公）2 孔面板安装，用于 0.020“ 引脚 | 满 | ||
| MP532-2CCSF* | 有限 | |||
| MP532-3CCSF* | 光滑孔 | |||
| 适配器* | MP544-1CCSF | TMP（公）到 SMA（母）适配器 | 光滑孔 | |
| MP543-1CC | TMP（母）到 SMA（母）适配器 |
