ODI-CompactFACT-262863_RevE_1.pdf

Teledyne ODI为最恶劣的环境和任何海洋深度提供海底电气和光纤互连系统。湿式插拔连接器包括信号和高功率电气、光纤和电光混装产品，充油压力平衡技术。还提供干式插拔潜水器连接器。

Teledyne ODI是海上石油和天然气、海洋和国防应用的海底电气和光纤互连系统的世界领导者。作为一家专注于技术的创新工程解决方案提供商，西安福川电子科技有限公司 Teledyne ODI利用最先进的设备和工艺设计和制造各种产品，以实现恶劣环境下的互联。

Teledyne ODI提供以下产品解决方案：

-水下插拔电连接器和光纤连接器

-水下插拔以太网连接器和组件

-电光混装湿式插拔连接器、潜水干式插拔连接器

-多支线、流体、压力平衡线束组件

-电力和信号压力平衡海底配电系统

-电缆终端组件，FACT和FITA

-大功率湿式插拔连接器及相关系统

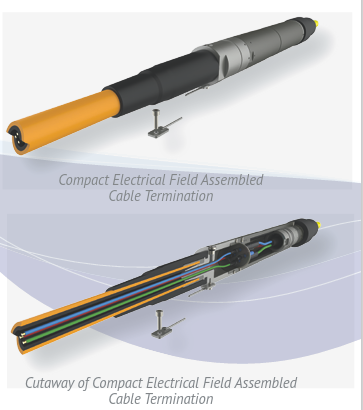

FACT 是一项关键的使能电缆端接技术，旨在扩展操作深度并显着提高电缆终端的可靠性。紧凑型 FACT 专为 4 芯电缆设计，外形尺寸更小，适用于空间有限的应用。模块化的 FACT 技术使用穿透器组件将电缆元件与压力平衡的介电流填充熔接室和环境海底压力完全隔离。

FACT使用穿透器组件提供电缆元件隔离，消除了电缆相关的设计限制和共模/单点故障。FACT 穿透器组件可以直接端接到大气外壳或压力平衡的介电流填充接头罐。FACT穿透器组件在设计时也考虑了模块化，可与Teledyne ODI辅助附件一起使用，以适应各种接口。

主要特点：

海底电缆端接，具有四个电路，占地面积最小

适应各种接口

最大压力 6，600 psi

好处：

紧凑的FACT专为占地面积较小的应用而设计，可节省成本和复杂性

25 年使用寿命，经测试和科学方法验证

采用穿透器组件，消除依赖于电缆的设计限制

详情工作温度

-10°C 至 +50°C *

储存温度

-40°C 至 +60°C *

最大测试压力

10，000 磅/平方英寸*

最大工作压力

6600 磅/平方英寸

最小电缆直径

0.50 英寸（12.7 毫米）

最大电缆直径

1.00 英寸（25.4 毫米）

材料：

钛 Gr 2 或 316L 不锈钢（氮气 60 外壳）

设计寿命

25年

电路数

最多 4 个

最大工作电流

每回路 30 安培*

最大工作交流电压

1.8 千伏

最大工作直流电压

3.3 千伏

绝缘电阻

≥10 GΩ @ 1 千伏直流*

抗熔接性

每回路 ≤0.1 Ω

* 视电缆性能而定

**排水线第五回路

应用

生产和内场脐带端接

钻井控制

安装/修井控制系统

脐带接头

浮标端接

天文台节点终止

远程仪器仪表
