Teleynde ODI产品
Teledyne ODI为最恶劣的环境和任何海洋深度提供海底电气和光纤互连系统。湿式插拔连接器包括信号和高功率电气、光纤和电光混装产品，充油压力平衡技术。还提供干式插拔潜水器连接器。
Teledyne ODI是海上石油和天然气、海洋和国防应用的海底电气和光纤互连系统的世界领导者。作为一家专注于技术的创新工程解决方案提供商，西安福川电子科技有限公司 Teledyne ODI利用最先进的设备和工艺设计和制造各种产品，以实现恶劣环境下的互联。
Teledyne ODI提供以下产品解决方案：
-水下插拔电连接器和光纤连接器
-水下插拔以太网连接器和组件
-电光混装湿式插拔连接器、潜水干式插拔连接器
-多支线、流体、压力平衡线束组件
-电力和信号压力平衡海底配电系统
-电缆终端组件，FACT和FITA
-大功率湿式插拔连接器及相关系统
主要特点：
长达 100m 的以太网跳线
单通道或双通道冗余以太网
7 路或 12 路
合格的 100BASE-T 性能可达 100 米。
获得专利的定制以太网电缆，用于压力平衡充油软管 （PBOF）
30年寿命

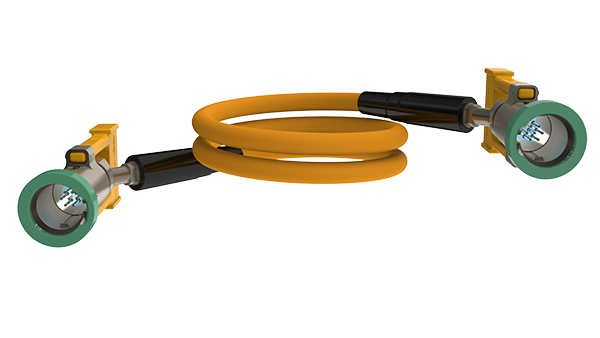

合格的 100m 海底以太网跳线，设计用于数据传输和实时态势感知和监控。典型的以太网线束系统由湿配接的 Nautilus 连接器、Nautilus 穿甲器和压力平衡、充油 （PBOF） 软管导管组成。在内部，以太网信号通过定制的以太网电缆传输，通过两个独立的屏障密封到海水入口。提供 12 路和 100 路配置。线束的海底连接可以通过 ROV、潜水员配合或刺板应用完成。对于 <> 米以上的以太网需求，请参阅扩展以太网飞线。
规格
一般规格
最大操作深度压力平衡：
6400 米 （10，000 磅/平方英寸）
最大工作压差，巴 （psi）： 7 通：
插座 259 （3750） – 插头 338 （4900）;12路
插座 224 （3250） – 插头 303 （4400）
工作温度： 海水：
-5°C 至 +40°C;空气：-25°C 至 +50°C
储存温度：
-40°C 至 +60°C
海底配接/解配周期：
工厂测试后最多 1000 次总循环;在浑浊的海水条件下最多 200 次循环
最大配接/解插力：
< 500N （112 磅-呋喃）
最小解耦力：
98 尼（22 磅-呋卦）
支持的数据传输速率：
10/100 Mb/秒 @ 100MHz 最大值（单通道）
配置：
ROV
材料：
外壳和闩锁手指：钛
靴子和膀胱：
ODI专有的塑料和橡胶组件
滑动外壳：
钛和德尔林
设计寿命：
30年
最大长度：
100米
操作规范
电路数量：
7（单通道）或12（单通道或双冗余）;12（双通道同步或千兆）
以太网衰减：
最大值：24 dB （@100MHz），符合 ISO/IEC 11801：2002 标准
以太网串扰：
最大：27.1 dB （@100MHz），符合 ISO/IEC 11801：2002;仅当 IL < 4 dB 时（根据 ISO/IEC 11801：2002） 获取信息
以太网回波损耗：最小值：
8 dB （@100MHz） 符合 ISO/IEC 11801：2002 标准;仅当 IL < 3 dB（双通道）时提供信息
电源线：
- 每路最大工作电流 3 安培
- 最大工作电压 620 VAC 相位对地
- 绝缘电阻 ≥ 10 GΩ @ 1 KVDC
接触电阻：
≤ 每个触点 10 mΩ
配接连接器连续性电阻：
≤ 每个触点 0.2 Ω
