福川电子E12424 是一对 2 对 10/100 Base-T CAT5e 电缆（超过 ANSI/TIA-568-C.2 CAT 5e 通道要求），具有更小的总直径和重量，同时保持性能和所需的工作参数。E12424 的镀锡铜导体双绞线结构（两对独立）被泡沫氟聚合物电介质包围，可确保均匀导电性和出色的可焊性。100% 箔和 85% 编织屏蔽确保均匀导电性和出色的可焊性，进一步防止 EMI。ETFE 激光打标护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E12424 适用于机载 10/100 Base-T CAT5e 局域网应用，例如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E12424 产品公告
E12424 烧伤测试数据

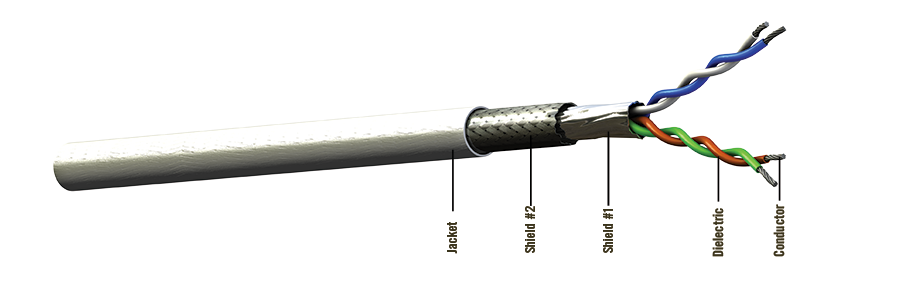

电缆结构
导体：镀锡铜
电介质：FEP
屏蔽 #1： 铝/聚酰亚胺箔
屏蔽#2：镀锡铜编织层
护套： ETFE， 白色 （激光打标）
颜色代码
对 #1： 白色/蓝色
对 #2： 橙色/绿色
物理数据
导体：24 AWG 绞合 TPC
屏蔽覆盖率：100%箔/85%编织
温度范围：-55/150ᄚC
外径： 英寸（毫米）0.21 （5.28）
最小弯曲半径：单位（毫米）1.00 （25.40）
重量：磅/100 英尺（千克/100 米）2.30 （3.40）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）28.50 （93.50）
最远距离：* 英尺 （m）257 （78）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@10兆赫 2.3/2.7 (7.5/8.9)
@100兆赫 6.2/7.5 (20.3/24.6)
