L2201TX 是一种 50 欧姆三轴电缆，用于易受 RFI 和噪声产生设备影响的系统，例如雷达或其他需要隔离的系统。为了提高信噪比和噪声拾取，该电缆具有与信号承载导体绝缘的附加外编织屏蔽。 为了获得最大的屏蔽效率，应使用三轴连接器，其中两个屏蔽层的隔离通过连接器保持。用于 S44191 和 S44193 同轴电缆的连接器可用于端接 L2201TX 的“内部同轴电缆”。
L2201TX 产品公告
L2201TX 刻录测试数据

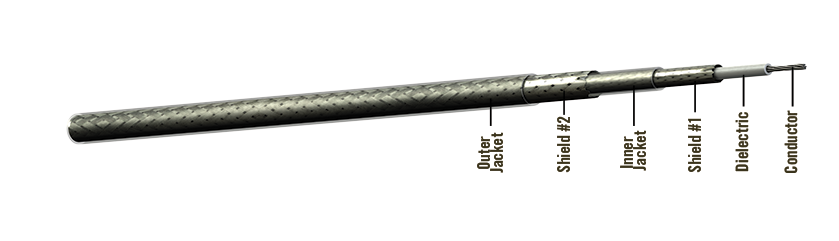

电缆结构
导体：镀锡铜
电介质：FEP
屏蔽 #1：镀锡铜编织层
内夹克： 挤压 FEP， 透明
屏蔽 #2：镀锡铜编织层
外护套： 挤压 FEP， 透明
物理数据
导体：20 AWG 绞合式 SPC
温度范围：-55/150°C
外径：英寸（毫米）0.25 （6.22）
最小弯曲半径：（毫米）1.25 （31.75）
重量：磅/100 英尺（千克/100 米）6.00 （8.90）
电气数据
阻抗：欧姆50
电容： pF/英尺 （米）29.00 （95.10）
传播速度：70.00%
延时： 纳秒/英尺 （米）1.45 （4.76）
屏蔽效果：分贝/分钟-75
介电电压额定值： （kV， RMS）5.00
直流电阻：欧姆/1000 英尺 （m）9.70 （31.80）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@ 0.4 千兆赫 10.6/11.7 (34.8/38.4)
@ 1.0 千兆赫 20.4/22.4 (66.9/73.5)
@ 1.6 千兆赫 29.1/32.0 (95.5/105.0)
@ 5.0 千兆赫 72.7/80.0 (238.5/262.5)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.335 K2 =0.0098
