福川电子S22089 是一款 50 欧姆同轴电缆，是行业的主力，在航空航天和国防市场上拥有数十年的成熟性能。S22089的结构具有多层屏蔽，将传统屏蔽与镀银铜扁平条编织的内编织层相结合，与标准同轴电缆中的圆线编织相比，可减少频率超过1GHz时的衰减。电缆VSWR较低，因为编织层可以更均匀地应用，提供更均匀的覆盖范围并减少由于老化和弯曲引起的衰减。
S22089 产品公告
S22089 烧伤测试数据

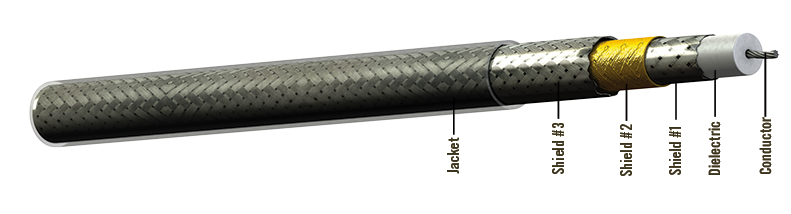

电缆结构
导体：镀银铜
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平带编织
屏蔽 #2：铝/聚酰亚胺箔
屏蔽#3：镀银铜编织
夹克： 挤压 FEP， 透明
物理数据
导体：10 AWG 绞合式 SPC
温度范围：-55/200°C
外径： 英寸（毫米）0.44 （11.05）
最小弯曲半径：（毫米）2.50 （63.50）
重量：磅/100 英尺（千克/100 米）18.00 （26.80）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）25.50 （83.70）
传播速度：82.50%
延时： 纳秒/英尺 （米）1.23 （4.04）
屏蔽效果：分贝/分钟-90
介电电压额定值： （kV， RMS）9.50
直流电阻：欧姆/1000 英尺 （m）0.75 （2.50）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.4千兆赫 2.2/2.4 (7.2/7.9)
@1.0千兆赫 3.5/3.9 (11.5/12.8)
@1.6千兆赫 4.5/5.0 (14.8/16.4)
@5.0千兆赫 8.3/9.1 (27.2/29.9)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.105 K2 =0.0001674
