S40501 是一款 50 欧姆同轴电缆，是行业的主力，在航空航天和国防市场上拥有数十年的成熟性能。S40501 同轴电缆具有双屏蔽功能，内部螺旋屏蔽提供类似于半刚性管的紧密贴合屏蔽。与RG405相比，S40501具有相当的衰减数字和相当高的温度额定值。阻抗针对低驻波比进行精确控制。
S40501 产品公告
S40501 烧伤测试数据

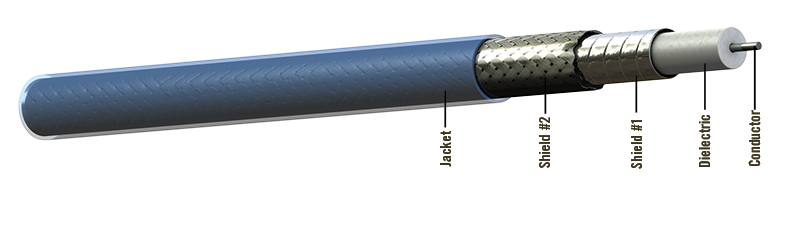

电缆结构
导体：镀银铜包钢
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平螺旋编织
屏蔽#2：镀银铜编织
夹克：挤压FEP，纯蓝色
物理数据
导体：24 AWG 实心 SPCCS
温度范围：-55/200°C
外径： 英寸（毫米）0.10 （2.64）
最小弯曲半径： 单位 （毫米）0.63 （16.00）
重量：磅/100 英尺（千克/100 米）1.40 （2.10）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）29.40 （96.50）
传播速度：70.00%
延时： 纳秒/英尺 （米）1.45 （4.76）
屏蔽效果：分贝/分钟-110
额定介电电压： （kV， RMS）2.50
直流电阻：欧姆/1000 英尺 （m）24.20 （79.40）
衰减
频率
标称/最小分贝/100 英尺
标称/分钟（分贝/100 米）
@0.4千兆赫 12.1/13.3 (39.7/43.6)
@1.0千兆赫 19.4/21.4 (63.6/70.2)
@1.6千兆赫 24.8/27.4 (81.4/89.9)
@5.0千兆赫 45.7/50.3 (149.9/165.0)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
