V78209 75 欧姆同轴电缆为高清数字视频提供低驻波比和衰减特性。V78209的结构包括镀银铜中心导体、泡沫含氟聚合物电介质，并通过镀锡铜编织层和镀铝100%覆盖包装进行双重屏蔽。由于阻抗匹配端接的关键影响，可提供全面的 75 欧姆连接器系列。
V78209 产品公告
V78209 烧伤测试数据

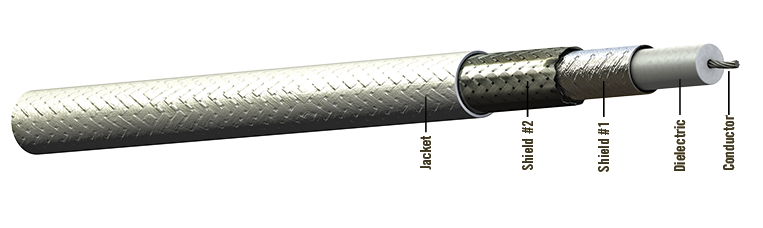

电缆结构
导体：镀银铜
电介质：FEP
屏蔽#1：铝/聚酰亚胺复合材料
屏蔽#2：镀银铜编织层
夹克： 挤压 ETFE， 白色 （激光打标）
物理数据
导体：20 AWG 绞合式 SPC
温度范围：-55/150°C
外径： 英寸（毫米）0.21 （5.36）
最小弯曲半径：（毫米）1.10 （27.90）
重量：磅/100 英尺（千克/100 米）3.20 （4.70）
电气数据
阻抗：欧姆75
电容： pF/英尺 （m）16.50 （54.10）
传播速度：80.00%
延时： 纳秒/英尺 （米）1.27 （4.17）
屏蔽效果：分贝/分钟-90
额定介电电压： （kV， RMS）4.00
直流电阻：欧姆/1000 英尺 （m）9.19 （30.20）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.40千兆赫 6.1/6.7 (20.0/22.0)
@0.75千兆赫 8.6/9.4 (28.2/30.8)
@1.5千兆赫 12.7/14.0 (41.7/45.9)
@3.0千兆赫 19.0/21.0 (62.3/68.9)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.282 K2 =0.0012
