E13426 是一对 2 对 10/100 Base-T CAT5e 电缆（超过 ANSI/TIA-568-C.2 CAT 5e 通道要求），总直径和重量更小，同时保持高达 224 英尺的性能和所需工作参数。E13426 的镀银铜导体双绞线结构（两对独立）被 PFA 电介质包围，可确保均匀导电性和出色的可焊性。80% 的编织屏蔽确保了均匀的导电性和出色的可焊性，进一步防止了 EMI。可激光打标的 PTFE 护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E13426 适用于机载 10/100 Base-T CAT5e 局域网应用，例如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E13426 产品公告
E13426 烧伤测试数据

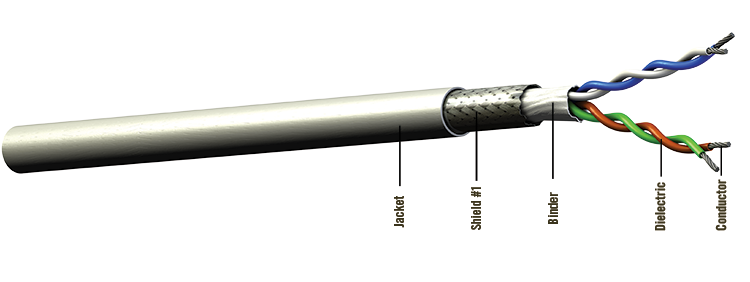

电缆结构
导体：镀银高强度铜合金
电介质：全氟辛烷磺酸
粘合剂：聚四氟乙烯
屏蔽#1：镀银铜编织层
护套： 聚四氟乙烯 （激光打标）
颜色代码
对 #1： 白色/蓝色
对 #2： 橙色/绿色
物理数据
导体：26 AWG 绞合式 SPHSCA
屏蔽覆盖率：80%编织
温度范围：-55/200°C
外径：英寸（毫米）0.16 （3.99）
最小弯曲半径：（毫米）0.50 （12.70）
重量：磅/100 英尺（千克/100 米）2.00 （2.90）
电气数据
阻抗：欧姆100
电容： pF/英尺 （m）14.50 （47.60）
传播速度：70.00%
额定介电电压： （kV， RMS）1.50
直流电阻：欧姆/1000 英尺 （m）44.80 （147.00）
最远距离：* 英尺（米）224 （68）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@10兆赫 2.7/3.1 (9.8/10.2)
@100兆赫 8.7/10.5 (28.5/34.4)
