与 M76261/75-RG17 电缆相比，V94 179 欧姆同轴电缆的强度要强得多（拉伸强度是其两倍以上），具有更好的衰减特性，并具有出色的屏蔽效果。V76261 结构包括绞合镀银铜中心导体，比 RG60 大近 179%，但电缆的总直径仅增加了 23%。为了在其小直径中保持正确的阻抗，中心导体周围有泡沫含氟聚合物电介质。电缆采用镀锡铜编织层和镀铝 100% 覆盖包装进行双重屏蔽。这种组合产生优于-90 dB的屏蔽效果。
V76261 产品公告
V76261 烧伤测试数据

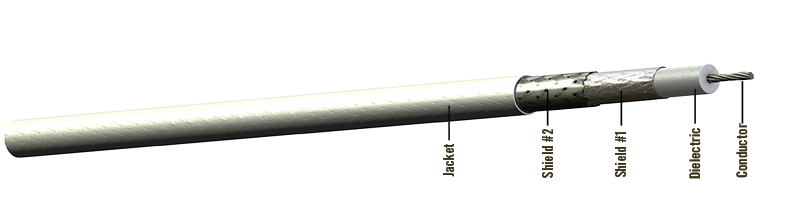

电缆结构
导体：镀银铜
电介质：FEP
屏蔽#1：铝/聚酰亚胺复合材料
屏蔽#2：镀锡铜编织层
夹克： 挤压 ETFE， 白色 （激光打标）
物理数据
导体：26 AWG 绞合式 SPC
温度范围：-55/150°C
外径： 英寸（毫米）0.12 （3.10）
最小弯曲半径：（毫米）0.60 （15.24）
重量：磅/100 英尺（千克/100 米）1.10 （1.60）
电气数据
阻抗：欧姆75
电容： pF/英尺 （m）16.00 （52.50）
传播速度：80.00%
延时： 纳秒/英尺 （米）1.27 （4.17）
屏蔽效果：分贝/分钟-90
介电额定电压： （kV， RMS）2.00
直流电阻：欧姆/1000 英尺 （m）34.50 （113.20）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.135千兆赫 5.8/6.4 (19.0/21.0)
@0.180千兆赫 6.7/7.4 (22.0/24.3)
@0.270千兆赫 8.3/9.1 (27.2/29.9)
@0.360千兆赫 9.7/10.6 (31.8/34.8)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.487 K2 =0.0012
