E10224 是 1 对 10/100 Base-T CAT5e 电缆（超过 ANSI/TIA-568-C.2 CAT 5e 通道要求），具有更小的总直径和重量，同时保持性能和所需的操作参数。镀银铜合金导体的双绞线结构确保了均匀的导电性和出色的可焊性。100%箔和90%编织屏蔽提供机械强度和EMI保护，并保持重量和灵活性。耐用的 FEP 护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E10224 适用于机载 10/100 Base-T CAT5e 局域网应用，例如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E10224 产品公告
E10224 烧伤测试数据

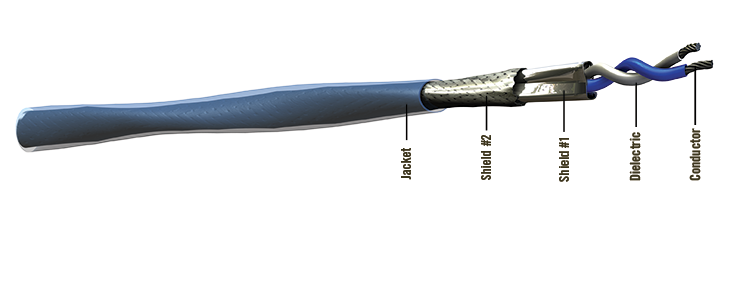

电缆结构
导体：镀银铜
电介质：FEP
屏蔽 #1： 铝/聚酰亚胺箔
屏蔽#2：镀银铜编织层
夹克： FEP， 半透明蓝色
颜色代码
对 #1： 白色/蓝色
物理数据
导体：24 AWG 绞合式 SPC
屏蔽覆盖率：100%箔/90%编织
温度范围：-55/200°C
外径：英寸（毫米）0.16 （4.14）
最小弯曲半径：（毫米）0.90 （22.86）
重量：磅/100 英尺（千克/100 米）2.18 （3.20）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）28.50 （93.50）
最远距离：* 英尺（米）328 （100）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@10兆赫 1.8/2.1 (5.9/6.9)
@100兆赫 5.8/7.0 (19.0/23.0)
