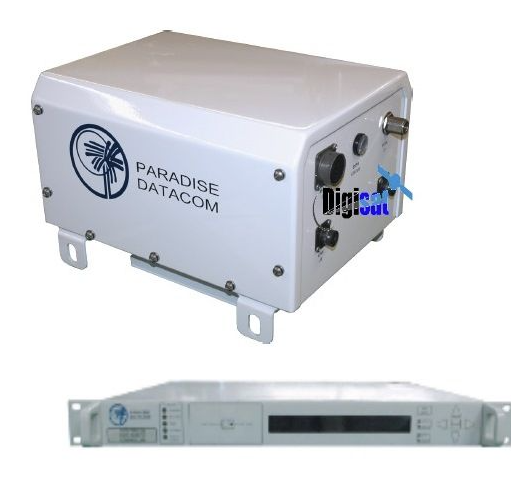

Teledyne Paradise Datacom 200W C 波段氮化镓迷你紧凑型户外固态功率放大器 （SSPA） 专为极端环境条件和高可靠性运行而设计。除了坚固的结构外，还具有业内最高的功率密度。这使得固态技术可用于长期以来为TWTA保留的应用。
氮化镓放大器提供比传统砷化镓解决方案更好的性能。氮化镓的效率优于其他传统放大器技术，并且在整个频率范围内还具有出色的增益和功率。
该系列氮化镓固态乳酸镓的重量小于 24.5 磅（11.2 千克），19W Ku 波段单元的重量不到 6.8 磅（9.80 千克），仅比饭盒稍大，具有以下输出功率水平：

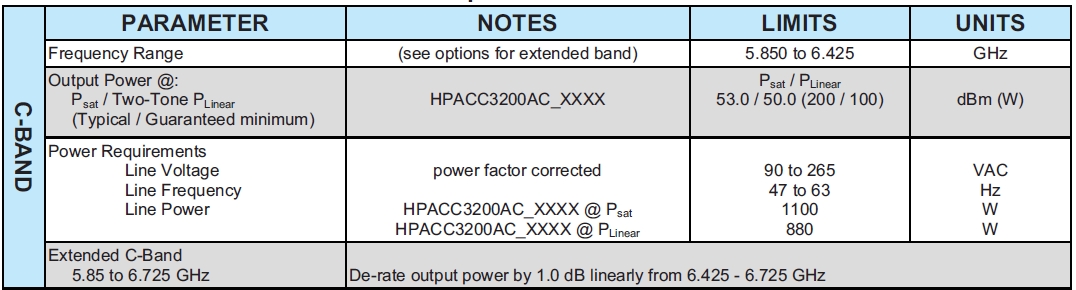

C 波段： 200 W
X 波段： 200 W
Ku 波段：80 W
参数 | 笔记 | 限制 | 单位 |
增益增益平坦度增益斜率增益变化与温度增益调整 | 范围全频段（C、X、Ku 频段） 全频段（扩展 C 频段、扩展 Ku 频段）（每 40 MHz（C、X、Ku 频段） -40 °C 至 +55 °C 0.1 dB 分辨率 | 55-75 ± 1.0 ± 1.5 ± 0.3 ± 1.5 20 | 分贝分贝分贝/40兆赫分贝分贝 |
互调失真 | @ 额定 PLinear | -25 | 分贝 |
上午/下午转换 | @ 额定 PLinear | 2.0 | o/dB |
杂散（仅限 SSPA）谐波（仅限 SSPA） | @ 额定 PLinear | -60 -50 | 分贝分贝 分贝 |
输入/输出驻波比 | 除扩展 C 波段扩展 C 波段单元外的所有单元 | 1.30:1 1.50:1 | |
噪声系数 | 最大增益（C、X、Ku波段） | 10 | 分贝 |
群延迟（每 40 MHz 段） | 线性抛物纹波 | 0.01 0.003 1.0 | ns/MHz ns/MHz2 ns p-p |
发射带噪声输出功率密度 | 发射波段 接收波段（C波段，X波段，Ku波段） | -75 -150 | dBW/4 KHz dBW/4 KHz |
残余增幅噪声 | 0 - 10 千赫兹 10 千赫兹 - 500 千赫兹 500千赫兹 - 1兆赫 | -45 -20 （1.25 + 对数 F） -80 | 分贝 分贝 分贝 分贝 |
相位噪声（仅限 SSPA） | 载波偏移频率 10 Hz 100 Hz 1 KHz 10 KHz 100 KHz 1 MHz | -90 -100 -110 -120 -125 -130 | 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 |
射频功率检波器 | Psat 至 （Psat - 20 dBm） | 20 ± 1.0 | 分贝 |
