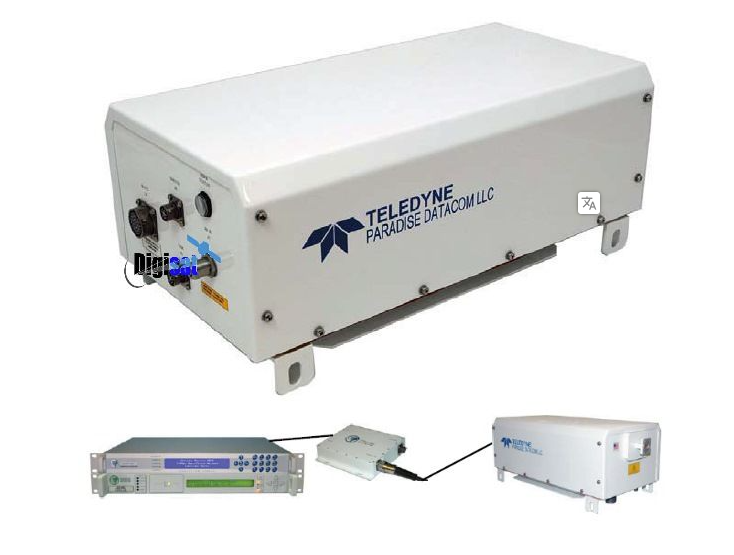

西安福川电子的Paradise Datacom S波段紧凑型户外固态功率放大器（SSPA）专为极端环境条件和高可靠性操作而设计。除了坚固的结构外，还具有业内最高的功率密度。
这使得固态技术可用于长期以来为TWTA保留的应用。该系列SSPA的重量不到40磅（18千克），仅比鞋盒稍大，输出功率水平在以下范围内：
S 波段：50W - 300W
C 波段：30W - 300W
X 波段：25W - 250W
Ku 波段：10W - 125W
集成模块上变频器
Teledyne Paradise Datacom 提供 S 波段、C 波段、X 波段和 Ku 波段放大器，并集成了 L 波段阻塞向上转换器。L波段单元采用Paradise Datacom专有的zBUCTM技术。在紧凑型户外 SSPA 中增加一个 zBUC 转换器通常会将增益提高 2-4 dB。zBUC 技术的优势包括：
zBUC 转换器可以检测并切换到外部供电的基准电压源。
可选的内部高稳定性 （10MHz） 基准。
zBUC 转换器无需修改即可锁定至 5、10、20、25 或 50 MHz 的外部基准电压源。
zBUC 转换器可接受宽范围的外部基准功率（-10 至 +5 dBm）

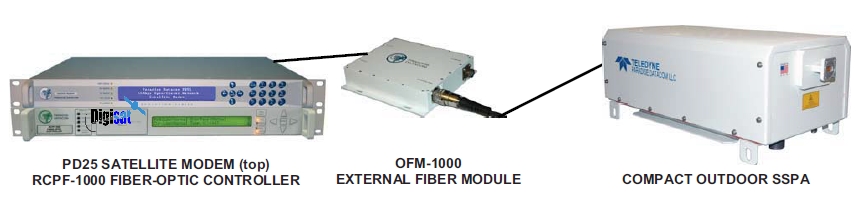

zBUC 转换器可以通过 IFL 接受 FSK 监测和控制信号，以实现完整的放大器远程控制。
参数 | 笔记 | 限制 | 单位 | |||||
频率范围 | A 系列子带 B 系列子带 | 2.020 到 2.120 2.200 到 2.300 | 千兆赫 千兆赫 | |||||
输出功率@：饱和度/P1dB | A系列 | Psat / P1dB | ||||||
（典型/保证最低） | HPAS2050ACXXXXX （2.020 - 2.120千兆赫） | 47.5/47.0 (56/50) | 分贝 （W） | |||||
HPAS2100ACXXXXX （2.020 - 2.120千兆赫） | 50.5/50.0 (112/100) | 分贝 （W） | ||||||
HPAS2200ACXXXXX （2.020 - 2.090 GHz） | 53.5/53.0 (223/200) | 分贝 （W） | ||||||
HPAS2200ACXXXXX （2.095 - 2.120 GHz） | 53.0/52.5 (200/178) | 分贝 （W） | ||||||
HPAS2300ACXXXXX （2.020 - 2.090 GHz） | 55.0/54.5 (316/280) | 分贝 （W） | ||||||
HPAS2300ACXXXXX （2.095 - 2.120千兆赫） | 54.4/54.0 (280/250) | 分贝 （W） | ||||||
B系列 | ||||||||
HPAS2050BCXXXXX （2.200 - 2.300 GHz） | 47.5/47.0 (56/50) | 分贝 （W） | ||||||
HPAS2100BCXXXXX （2.200 - 2.300 GHz） | 50.5/50.0 (112/100) | 分贝 （W） | ||||||
HPAS2200BCXXXXX （2.200 - 2.300 GHz） | 53.5/53.0 (223/200) | 分贝 （W） | ||||||
HPAS2300BCXXXXX （2.200 - 2.300 GHz） | 55.0/54.5 (316/280) | 分贝 （W） | ||||||
电源要求 | ||||||||
线路电压 | 功率因数校正 | 90 到 265 | 变速 | |||||
线路频率 | 47 到 63 | 赫兹 | ||||||
线路功率 | HPAS2050ACXXXXX | 425 | W | |||||
HPAS2100ACXXXXX | 775 | W | ||||||
HPAS2200ACXXXXX | 1350（仅限 180 - 265 VAC） | W | ||||||
HPAS2300ACXXXXX | 1600（仅限 180 - 265 VAC） | W | ||||||
接收带抑制滤波器 | ||||||||
仅外部过滤器 | 插入损耗 | - 0.5 | 分贝 | |||||
接收拒绝 @ 2.200 - 2.300 GHz | -60 | 分贝 | ||||||
接收拒绝 @ 2.025 - 2.120 GHz | -60 | 分贝 | ||||||
接收频段噪声功率密度仅适用于子频段 A SSPA。 | 不带可选过滤器 带可选过滤器 | -95 -155 | 分贝瓦/4 千赫兹 分贝/4 千赫兹 | |||||
参数 | 笔记 | 限制 | 单位 |
增益增益平坦度增益斜率增益变化与温度增益调整 | 范围 全频段（C、X、Ku 频段） 全频段（扩展 C 频段） 全频段（S 频段） 每 40 MHz（C、X、Ku 频段） 每 10 MHz（S 频段） -40 °C 至 +55 °C 0.1 dB 分辨率 | 55-75 ± 1.0 ± 1.5 ± 0.5 ± 0.3 ± 0.2 ± 1.5 20 | 分贝 分贝 分贝/40兆赫分贝/10兆赫分贝分贝 |
互调失真 | 双音 3 dB 从 P1dB 回退 | -25 | 分贝 |
上午/下午转换 | @ 额定 P1dB @ P1dB - 1 dB @ P1dB - 2 dB | 3.5 1.5 1.0 | o/dB o/dB o/dB |
杂散谐波（仅限 SSPA） | （@ 额定 P1dB）（@额定P1分贝-3分贝）（C，X，Ku波段）（@额定P1分贝-3分贝）（S波段） | -60 -50 -30 | 分贝 分贝 分贝 分贝 |
输入/输出驻波比 | 除扩展 C 波段扩展 C 波段单元外的所有单元 | 1.30:1 1.50:1 | |
噪声系数 | 最大增益（C、X、Ku波段）下最大增益（S波段） | 10 8 | 分贝分贝 |
群延迟（每 40 MHz 段） | 线性抛物纹波 | 0.01 0.003 1.0 | ns/MHz ns/MHz2 ns p-p |
发射带噪声输出功率密度 | TX 波段 RX 波段 （C、X、Ku 波段） RX 波段 （S 波段） | -75 -150 查看选项 | dBW/4 KHz dBW/4 KHz |
接收带噪声输出功率密度 | S 波段，带可选滤波器 S 波段，不带可选滤波器 | -155 -95 | dBW/4 KHz dBW/4 KHz |
残余增幅噪声 | 0 - 10 千赫兹 10 千赫兹 - 500 千赫兹 500千赫兹 - 1兆赫 | -45 -20 （1.25 + 对数 F） -80 | 分贝 分贝 分贝 分贝 |
相位噪声（仅限 SSPA） | 载波偏移频率 10 Hz 100 Hz 1 KHz 10 KHz 100 KHz 1 MHz | -90 -100 -110 -120 -125 -130 | 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 分贝/赫兹 |
