E51424 是一款 100 Base-T 四同轴电缆，专为 ARINC 规范 664 定义的机载应用而设计。E51424 的整体设计允许更小的总直径和重量，同时超过类别 5e 要求。E51424 的镀银铜导体结构被含氟聚合物电介质包围，可确保均匀的导电性和出色的可焊性。E51424 设计用于端接 ARINC 600 和 D38999 四通道型触点，并与专为 Tensolite 电缆部件号 NF24Q100-01 设计的任何触点兼容。 90% 的内编织层和 85% 的外编织屏蔽层提供双重屏蔽，以保持技术性能。ETFE 激光打标护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于端接。

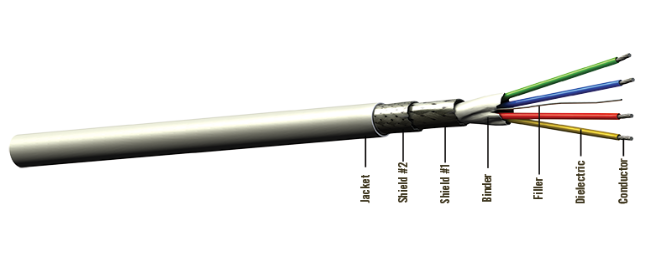

导体：镀银高强度铜合金

电介质：FEP

粘合剂：聚四氟乙烯胶带

填料：含氟聚合物

屏蔽#1：镀锡铜内扁平带编织

屏蔽#2：镀锡铜圆形编织层

护套： ETFE， 白色 （激光打标）

颜色代码

对 #1： 红/蓝

对 #2： 黄色/绿色

物理数据

导体：24 AWG 绞合式 SPHSCA

屏蔽覆盖率：90%内（编织），85%外（编织）%编织

温度范围：-55/150°C

外径： 英寸（毫米）0.16 （4.09）

最小弯曲半径：（毫米）0.80 （20.32）

重量：磅/100 英尺（千克/100 米）2.20 （3.30）

电气数据

阻抗：欧姆100

电容： pF/英尺 （米）13.00 （42.70）

传播速度：80.00%

介电电压额定值： （kV， RMS）0.90

直流电阻：欧姆/1000 英尺 （m）28.50 （93.50）

最远距离：* 英尺（米）255 （78）
