E50824 是一款屏蔽 4 对 1000 Base-T Cat 5E 以太网电缆（超过 ANSI/TIA-568-C.2 CAT 5E 通道要求），采用创新设计功能，以小巧、轻便且灵活的封装提供最大的电气性能。E50824 的镀银铜导体双绞线结构（四对独立）被含氟聚合物电介质包围，可确保均匀导电性和出色的可焊性。100%箔和90%编织屏蔽用于进一步防止EMI。含氟聚合物护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。

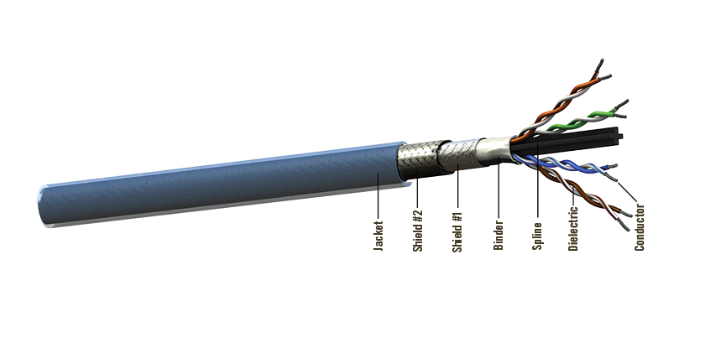

电缆结构

• 导体：镀银铜

• 电介质：FEP

• 花键：含氟聚合物

• 粘合剂：聚四氟乙烯胶带

• 屏蔽 #1： 铝/聚酯箔

• 屏蔽#2：镀银铜圆编织层

• 夹克： FEP， 半透明蓝色颜色代码

• 对 #1： 蓝色，白色条纹/蓝色

• 对 #2： 橙色，白色条纹/橙色

• 对 #3： 绿色，白色条纹/绿色

• 对 #4： 棕色，白色条纹/棕色

物理数据

• 导体：24 AWG 绞合式 SPC

• 屏蔽覆盖率：100%箔/90%编织

• 温度范围：-55/200°C

• 外径： 英寸（毫米）0.27 （6.73）

• 最小弯曲半径：（毫米）1.40 （35.56）

• 重量：磅/100 英尺（千克/100 米）5.00 （7.40）

电气数据

• 阻抗：欧姆100

• 电容： pF/英尺 （m）14.50 （47.60）

• 传播速度：70.00%

• 额定介电电压： （kV， RMS）1.50

• 直流电阻：欧姆/1000 英尺 （m）28.50 （93.50）

• 最远距离：* 英尺（米）268 （82）

衰减
