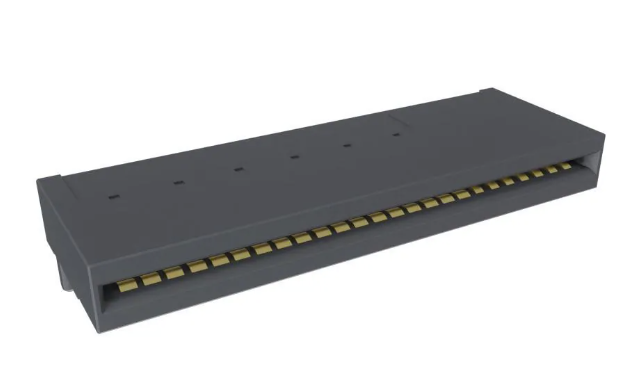

Amphenol FCI EnergyEdge™ X-treme高密度连接器

Amphenol FCI EnergyEdge™ X-treme高密度连接器采用 双触点设计，在12V时提供3000W功率。相较于传统卡缘 连接器产品，这些连接器的电流线性密度改进了25%，尺寸减小了23% 。EnergyEdge™ X-treme连接器包括两种电源触点型号，触点包括2梁和3梁选项。多种触点选项为不同焊盘布局提供了更大的 灵活性。  这些连接器有 直角、直角共面、垂直和跨式安装 配置。EnergyEdge™ X-treme密度连接器符合RoHS标准，通过了UL、CSA和TUV认证。这些连接器用于数据通信/网络设备、开关、电信、工业PC以及工业控件和仪器。

特性

• 双触点设计，在12V时提供3000W功率

• 电流线性密度提高25%

• 两种不同的电源触点选项

• 2梁5.08mm间距，每触点28A

• 3梁7.62mm间距，每触点42A

• 与传统卡缘连接器相比，尺寸减小23%

• 为焊盘布局和系统架构提供更大灵活性

• 0.4mΩ寿命接触电阻确保更高效率

规范

• 工作温度范围：-55°C至105°C

• 符合RoHS指令

• 介电耐压：1500VDC

• 插配次数：200次

应用

• 数据通信/网络设备

• 开关

• 电信

• 工业电脑

• 工业控件和仪器

Part Number	Datasheet	节距	触点电镀	安装角	位置数量	封装	标准包装数量	最大工作温度
HPG36P14SRT051T-02		5.08 mm, 7.62 mm	Gold	Right Angle	50 Position			+ 105 C
HPG24P14SRT021T		5.08 mm, 7.62 mm	Gold	Right Angle	38 Position			+ 105 C
HPG12P14SRT153T		5.08 mm, 7.62 mm	Gold	Right Angle	36 Position	Tray	2340	+ 105 C
HPG36P14SVT011T		5.08 mm, 7.62 mm	GXT	Vertical	50 Position			+ 105 C
