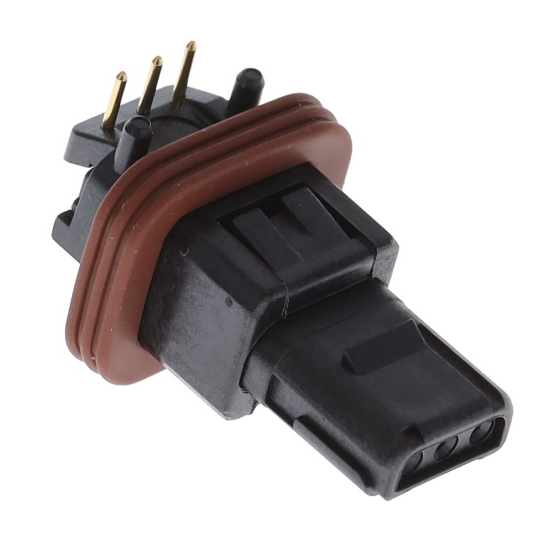

D369 系列密封面板安装连接器

TE Connectivity 的连接器具有可更换的面板密封垫圈，可提供 IP67 级别的防潮和防尘保护

TE Connectivity 的 369 系列密封面板安装连接器紧凑、轻便且耐用，非常适合航空航天应用中的恶劣和狭窄环境。369 系列密封面板安装连接器采用高性能复合材料制成，可满足航空航天工业对低烟、低毒和易燃性的要求。电气接口是完全密封的，并使用软木塞和三线密封技术来应对高湿度环境。矩形形状能让连接器轻松堆叠，可在机舱和厨房照明、座椅布线和驱动、乘客服务单元、机上娱乐、电子百叶窗和各种其他工业用途应用中节省空间。369 系列密封面板安装连接器可使用集成面板闩锁将连接器简便地固定在矩形预留孔中，从而轻松安装到线路可更换单元 (LRU) 面板、支架、机箱或框架上。这消除了对额外紧固件或固定装置的需要，使拆卸、维修和维护变得快速方便。此外，连接器具有可更换的面板密封垫圈，可提供 IP67 级别的防潮和防尘保护。

机械特性

工作温度范围：-55°C 至 +175°C

流体阻力：EN2591-315

IP 防护等级：IP67

海拔/湿度：RTCA DO-160

振动：EN2591-403，方法 B，E 级，8 hr/axis

冲击：EN2591-402，方法 A，严重性 100

烟雾和毒性：FAR 25.853，附录 F；ABD0031

可燃性：FAR 25.853 附录 F；EN2591-317

耐久性：500 次配接

电气特性

介电耐压：配接时 1500 VRMS，漏电电流小于 2 mA

工作电流：5 mA

绝缘电阻：初始值 ≥5000 MΩ

应用

客舱照明和厨房

座椅布线和驱动

乘客服务单元

机载娱乐系统

电子百叶窗

材料参数

主体和插件：复合热塑性塑料

触头：铜合金、镀金

密封件和面板垫圈：氟硅橡胶

专为满足 RoHS 要求而设计
