.导线束卡子的介绍

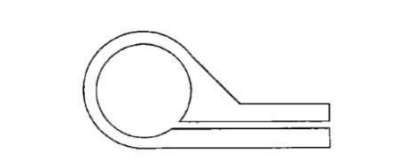

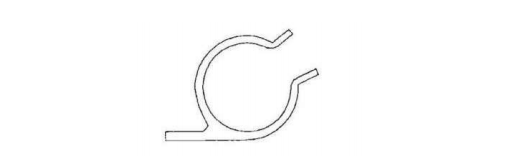

1) 287T0011 环型卡子

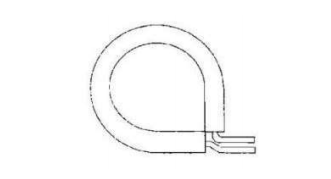

用于导线束的直径小于1.25 英寸，环境温度等于或小于275F的区域导线束使用(请见图8-57所示)。.
图8-57 287T0011 环型卡子
2) 69B90438 块型卡子

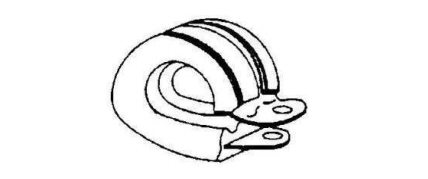

用于吊架吊舱容易液体泄漏的区域的块型卡子(请见图8-58所示)。
图8-58 69B90438 块型卡子

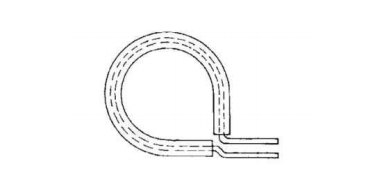

3) BACC10BU环型卡子
用于非增压区域和高振动区域使用的环型卡子(请见图8-59所示)。
图8-59 BACC10BU 环型卡子
4) BACC10DK 环型卡子

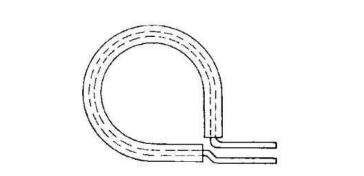

用于导线束的直径小于1.25 英寸，环境温度等于或小于275F的区域导线束使用的环型卡子(请见图8-60所示)。.
图8-60 BACC10DK环型卡子

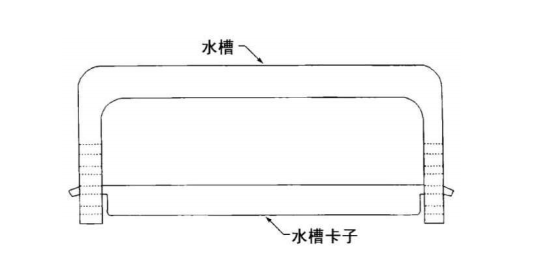

5) BACC10DR 和BACC10DS水槽型卡子
只限用于飞机的增压区域内导线束使用的水槽型卡子(请见图8-61所示)。
图8-61 BACC10DR和BACC10DS水槽型卡子
6) BACC1OGE 环型卡子

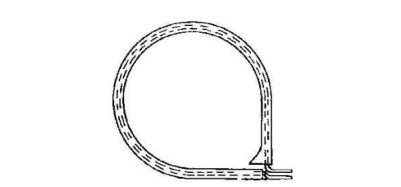

用于飞机的增压区域、非增压区域和高振动区域，导线束的直径小于1.25英寸，环境温度等于或小于275F的区域的配电板和设备架导线束使用(请见图8-62所示)。
图8-62 BACC10GE 环型卡子
7) BACC10GU 环型卡子
用于飞机的非增压区域导线束使用的环型卡子(请见图8-63所示)。
图8-63 BACC1OGU 环型卡子
8) BACC10HS 环型卡子
用于飞机的高温和高振动区域，如:发动机和起落架区域导线束使用的BACC10HS环型卡子(请见图8-64所示)。.
图8-64 BACCIOHS 环型卡子
9) BACC10JU环型卡子:
用于飞机的非增压区域导线束使用的环型卡子(请见图8-65所示)。
图8-65 BACC10JU 环型卡子

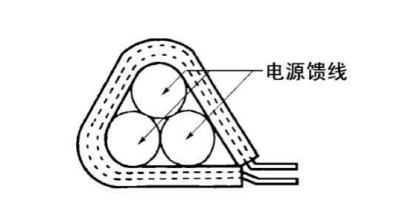

10) BACC1DKL 三角型卡子
用于飞机的机翼前缘和高振动区域的发电机电源馈线使用的三角型卡子(请见图8-66所示)。
图8-66 BACC1DKL 三角型卡子
11) TA025041 环型卡子
用于飞机的高温和高振动区域，主要在发动机.上导线束使用的环型卡子(请见图8-67所示)。
图8-67 TA025041 环型卡子
12) TA025097 环型卡子
用于飞机的根数小于或大于3根发电机电源馈线使用的环型卡子(请见图8-68所示)。
图8-68 TA025097 环型卡子
2.导线束卡子支架的介绍
1) BACS31H环型卡子支架
BACS31H环型卡子支架它是由尼龙材料制成，使用BACS38W3塑料拉带来固定导线束，用于固定直径小于等于1. 25英寸的导线束,可以安装BACC10DK、BACC1OGE、BACCIOGU、287T0011类型的卡子(请见图8-69所示)

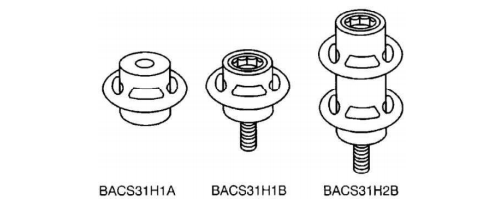

图8-69 BACS31H环型卡子支架

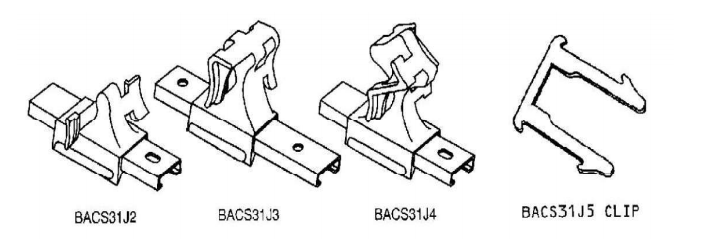

2) BACS31J卡子支架
图8-70 BACS31J卡子支架
BACS31J卡子支架是由尼龙材料制成，使用BACS38W3塑料拉带来固定导线束，按照BAC1510-407规范安装在导线束走向凸出的支架上,可以安装BACC10DK、BACC10GE、BACC10GU、287T0011类型的卡子(请见图8-70所示)。
3)行条卡子支架

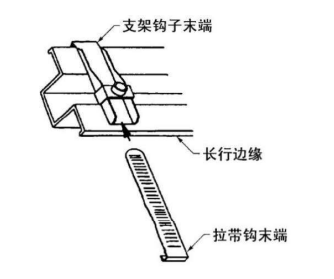

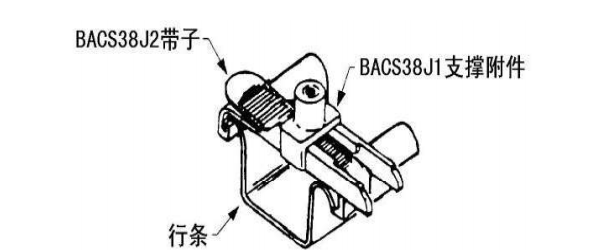

行条卡子支架由卡子支架和拉紧皮带两部分组成，这种类型的支架即可以在行条上安装卡子，也可以在飞机结构上安装壁板之用(请见图8-71所示)
图8-71 BACS38J行条卡子支架
3.导线束卡子的选用与安装
1) 导线束和电缆卡子选择.

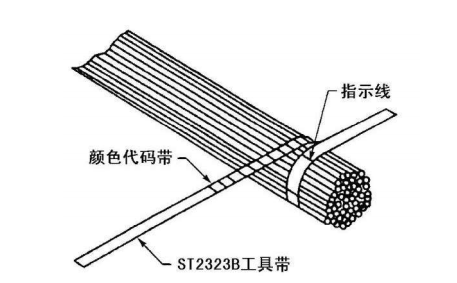

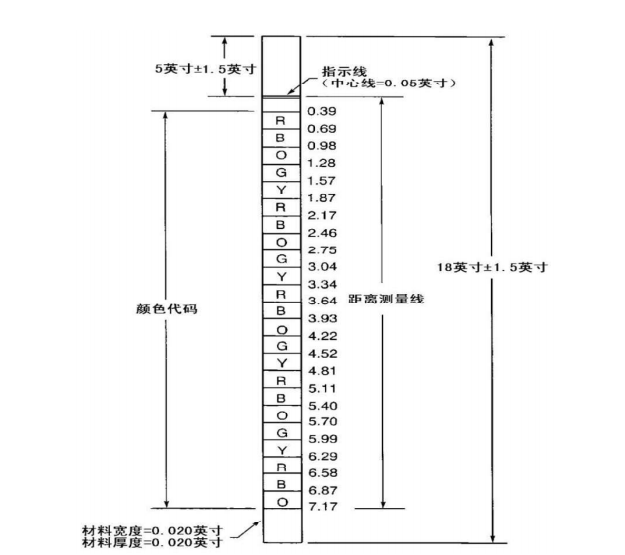

所有导线束和电缆卡子在根据安装环境来确定后，还要选择它的尺寸大小;卡子尺寸的大小使用ST2323B颜色代码指示工具来测量(请见图8-72和图8-73所示)，如果上述颜色代码指示工具被其他人借走，可以采用相同类型的工具替代; ST2323B 颜色代码指示工具上的代码相对的颜色(请见表8-5所示)。
图8-72 ST2323B颜色代码测量工具
图8-73 ST2323B测量工具使用方法
表8-5 ST2323B 颜色代码
2)导线束和电缆卡子的安装

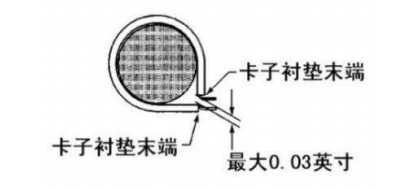

图8-74带防护的环型卡子的正确安装

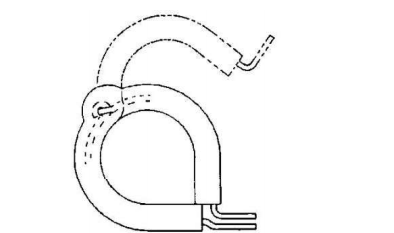

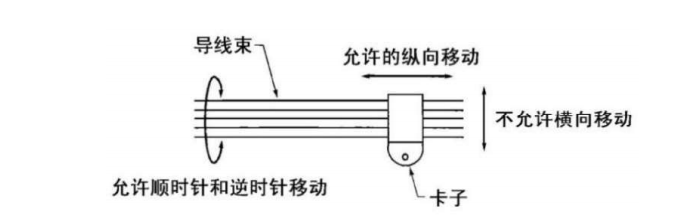

图8-75在卡子里的导线束可允许的情况

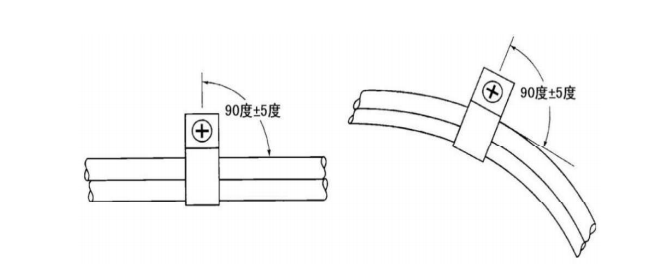

图8-76导线束转弯时卡子的位置
一个带防护的环型卡子的正确安装(请见图8-74所示)，如果卡子衬垫之间的距离大于0.03英寸时，必须更换比它大一号的卡子来进行安装固定导线束;一个固定好的导线束卡子不允许导线束在卡子里横向移动(请见图8-75所示)，一个块状卡子不允许导线束移动或在卡子里变换方向;如果固定导线束的卡子尽可能的小，允许导线束在卡子里纵向移动;也必须在导线束直径里增加填充材料。在一个环型卡子里的导线束在安装时，允许导线束纵向移动、允许顺时针和逆时针移动。导线束卡子在安装时，导线束卡子必须与导线束或与导线束的切线成90°士5° (请见图 8-76所示)。

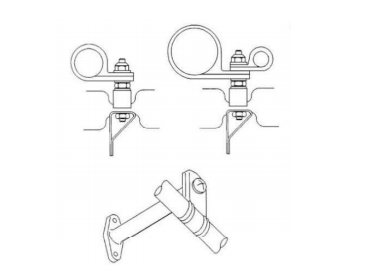

图8-77在长行上安装卡子支架
图8-78非增压区域安装铝合金卡子支架

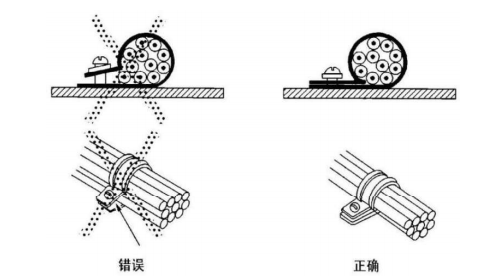

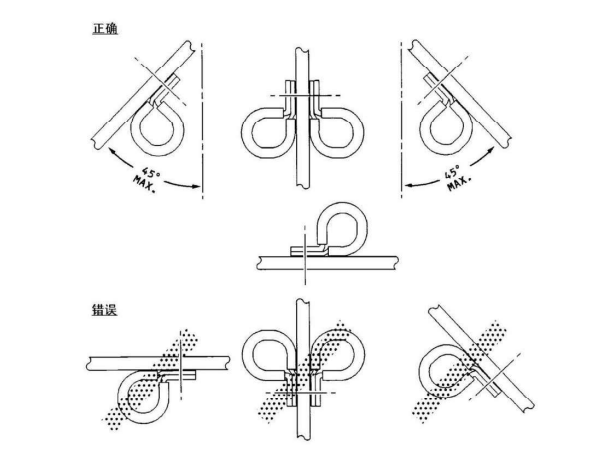

图8-79导线束卡子在结构上的正确安装

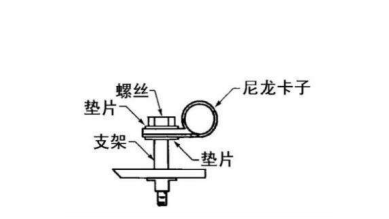

图8-80卡子支架在结构上的安装
图8-81导线束卡子在平面上的安装

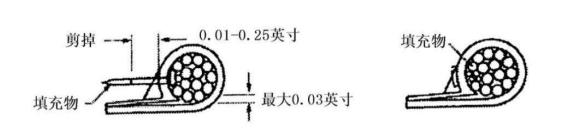

4.导线束卡子的填充

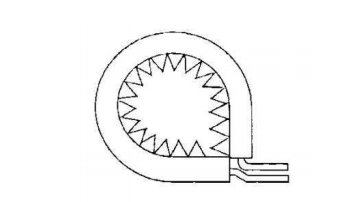

在日常维护工作中，如果导线束卡子的直径比实际导线束的直径要大，需要在导线束上增加填充材料增大导线束的直径;在导线束上填充橡胶钉(请见图8-82和图8-83所示)、填充橡胶棒(请见图8-84所示)和在导线束上加装填充薄膜带和防磨胶带视图(请见图8-85所示)。
图8-82导线束上加装填充棒的结构视图
图8-83导线東上加装填充棒的结构视图
图8-84导线東上加装填充棒的结构视图
图8-85导线束上加装填充薄膜带和胶带视图

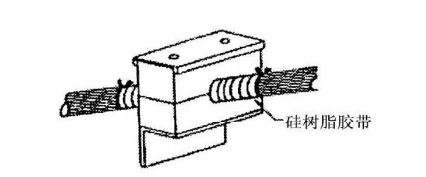

在日常维护工作中，选择同轴电缆专用的卡子，根据必要的环境选择合适的卡子，在每个卡子位置确保卡子里的导线和同轴电缆相互平行，否则会对导线或电缆造成损伤;这种方法不适合多芯电缆和绞合电缆。如果卡子偏大可以在导线束上增加填充材料，按照温度等级和抵抗腐蚀能力等级选择填充材料，在增压区域可以在卡子安装位置增加填充棒或填充钉进行填充(请见图8-86所示)。.

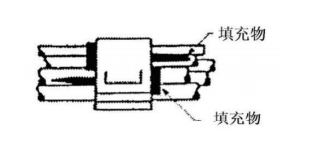

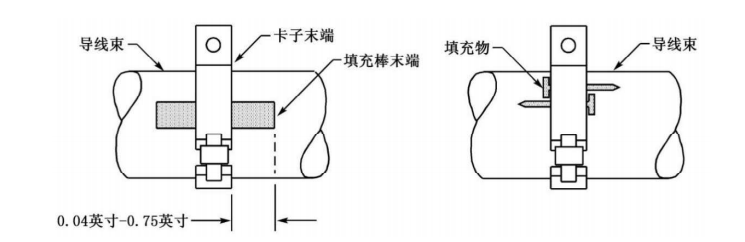

图8-86填充棒或填充物安装位置

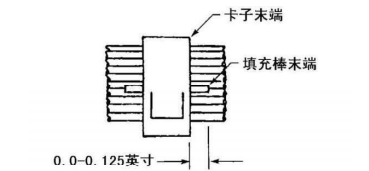

图8-87填充带或胶带安装位置

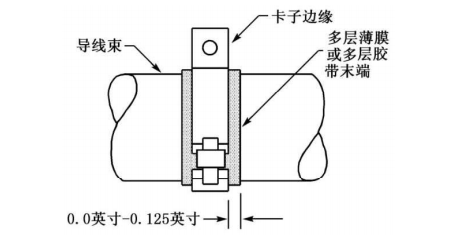

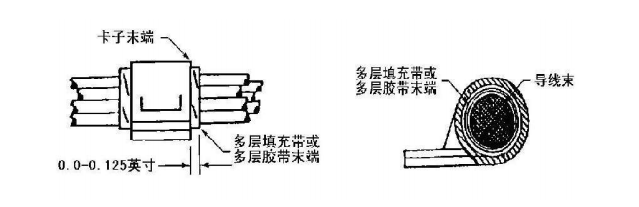

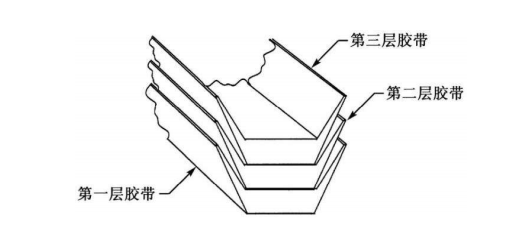

在非增压区域在卡子安装位置增加只能增加多层填充胶带进行填充(请见图8-87所示)，填充棒必须与每个卡子同侧安装，填充棒的末端与卡子边缘的尺寸是0.40-0. 75英寸;如果使用填充胶带进行填充，胶带的末端与卡子边缘的尺寸是0.0-0.5英寸;如果使用多层薄膜或多层填充胶带进行填充胶带的末端与卡子边缘的尺寸是0.0-0.125英寸;使用U型填充带,每层胶带要求100%重叠(请见图8-88所示)。
