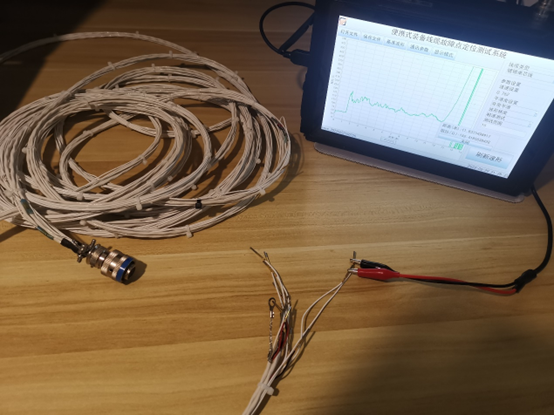

低频飞机线束组件样品，一端为航空连接器与尾部附件，型号分别是JY27467T11F35SN和HB-F10，另一端为散线，压接M39029系列接触件，线束由6根22AWG航空单芯导线和3根22AWG航空双绞屏蔽电缆构成，总长约10米。
待测低频飞机线束组件

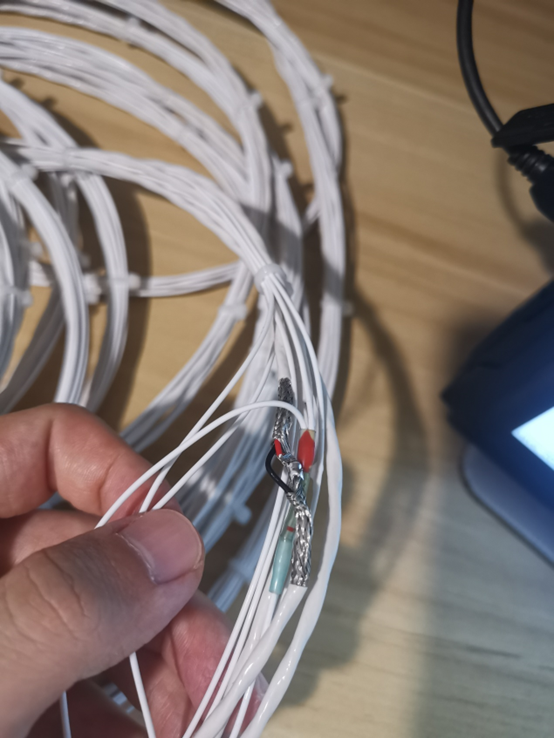

预设故障：三根屏蔽双绞线中的一根，其线芯被屏蔽层磨破而短路搭接。
航空电缆线芯与屏蔽层搭接短路
使用T-TDR-50电缆故障点测试仪，配合BNC转鳄鱼夹的转接线， 其中转接线长度为103cm，双绞线打开后接鳄鱼夹的总长度是20cm。JT-TDR-50电缆故障点测试仪按常规配置设置。

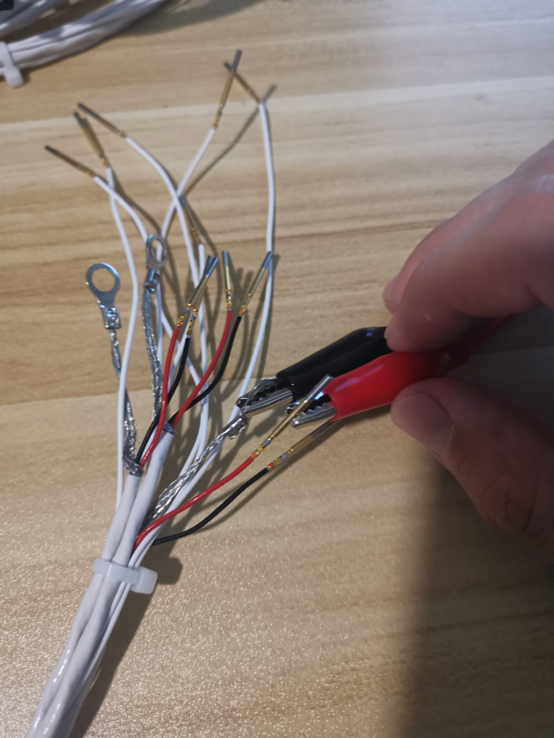

转接线鳄鱼夹分别夹持双绞线线芯与屏蔽层。
转接线夹持细节

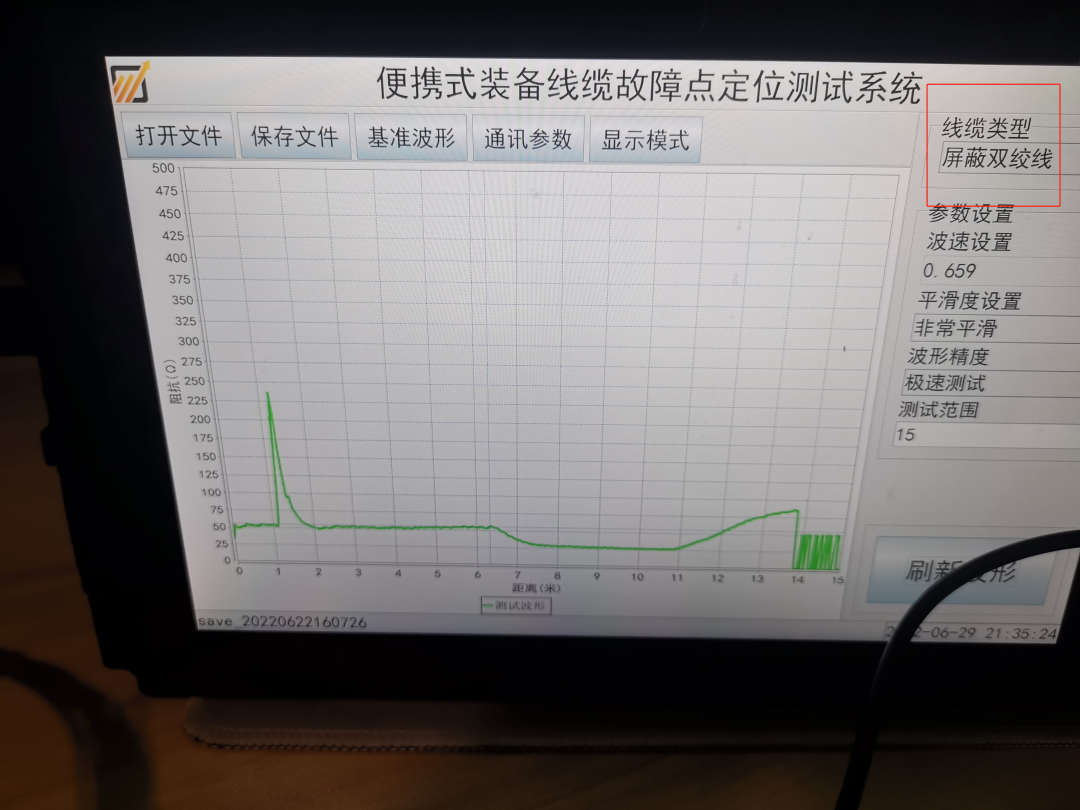

首先在JT-TDR-50内置线缆数据库中选择航空双绞屏蔽线，刷新波形即可开始测试。
从线缆数据库中选择线缆类型

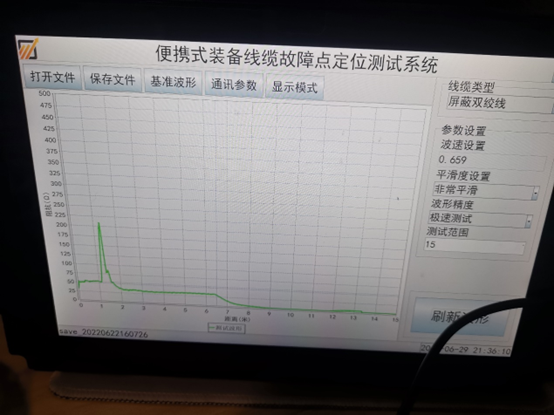

由测试波形可以看出，在距离测试原点（注意不是鳄鱼夹起始点）6.47米处，由线芯和屏蔽层所构成的二维传输线出现短路现象，在此之前传输线阻抗值非常稳定。可判断出线芯与屏蔽层短路的位置。

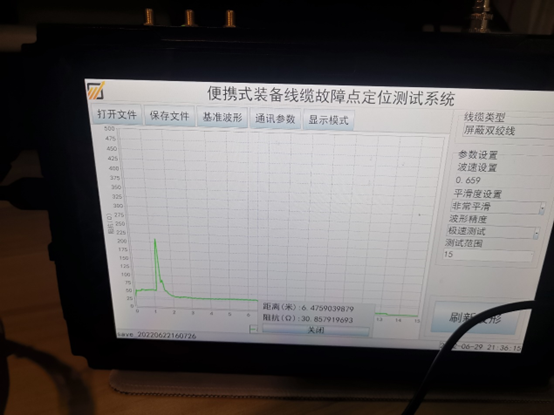

线芯与屏蔽层短路的位置
特性阻抗是电磁波沿均匀电缆线路传播而没有反射时所遇到的阻抗,其值仅与线路的一次传输参数（电阻，电感，电容，绝缘电导）和电流的频率有关,而与线路的长度无关,也与传输电压及电流的大小及负载阻抗无关。
特征阻抗的作用是：让电缆的阻抗与终端负载的阻抗相匹配，使信号最大限度的传输到负载端。如果阻抗不匹配，可能造成1.信号损失严重，2.信号变形失真。直接结果是系统无法正常运行，甚至无法启动。
线缆与接插件构成的布线链路阻抗不匹配导致的一部分能量反射。当端接阻抗（部件阻抗）与电缆的特性阻抗不一致偏离标准值时，在通信链路上就会导致阻抗不匹配。阻抗的不连续性引起链路偏移，电信号到达链路偏移区时，必须消耗掉一部分来克服链路偏移，这样会导致两个后果，一个是信号损耗，另一个是少部分能量会被反射回发送端。被反射到发送端的能量会形成噪声，导致信号失真，降低了通信链路的传输性能。这就是回波损耗现象。
因此，回波是因为阻抗不匹配造成的，所有的影响阻抗的因素都会对回波产生影响。

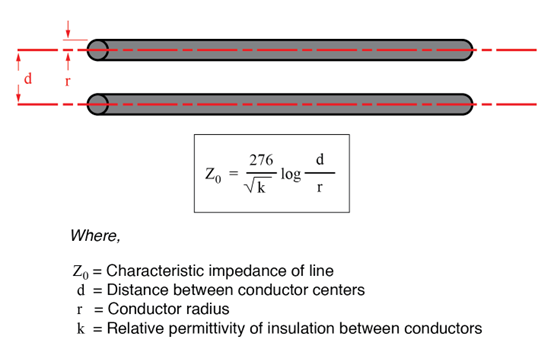

平行敷设的两根电缆，构成的二维传输线，其特征阻抗计算公式如下：其中K为两线之间介质的相对介电常数，d与r为距离值，log取10为底，如图所示。

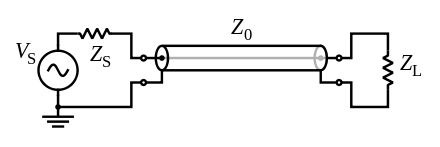

线芯与屏蔽层所构成的平行双线，若短路，则Zl=0，若开路，则Zl=∞。
