美军机同轴电缆安装检查,西安福川电子科技有限公司

检查包括同轴电缆的电缆线束时，应检查以下项目：

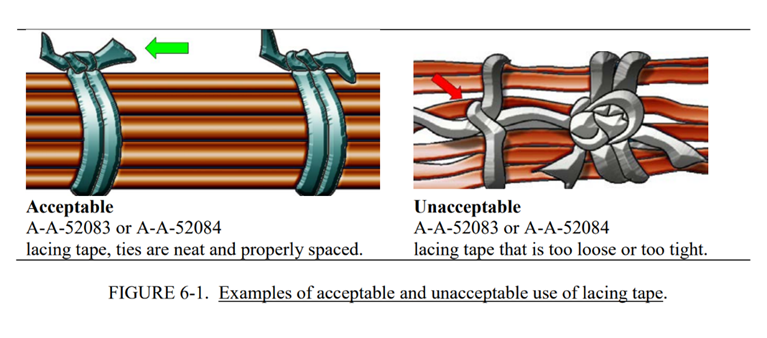

a.应检查同轴电缆上使用的卡箍和扎带，以确认它们没有过紧。只有A-A-52083或A-A-52084捆扎带/扎带才能用于捆扎包含同轴电缆的导线和电缆束。图6-1显示了系带/扎带的正确使用。

b.确认同轴电缆尽可能直线敷设。

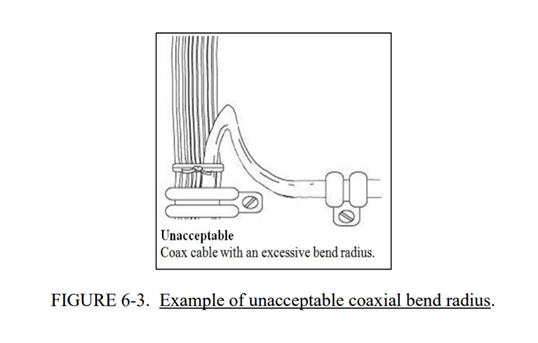

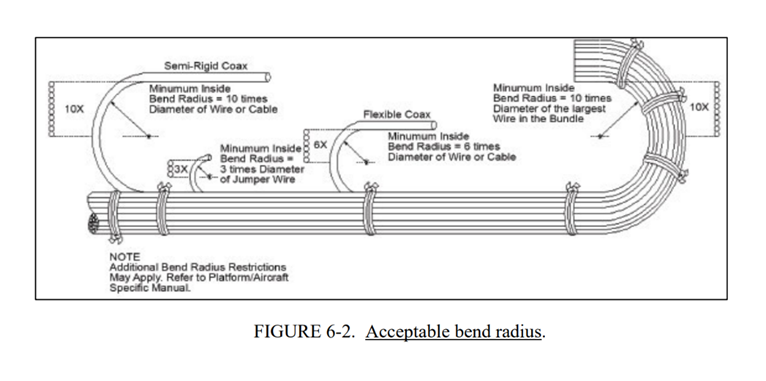

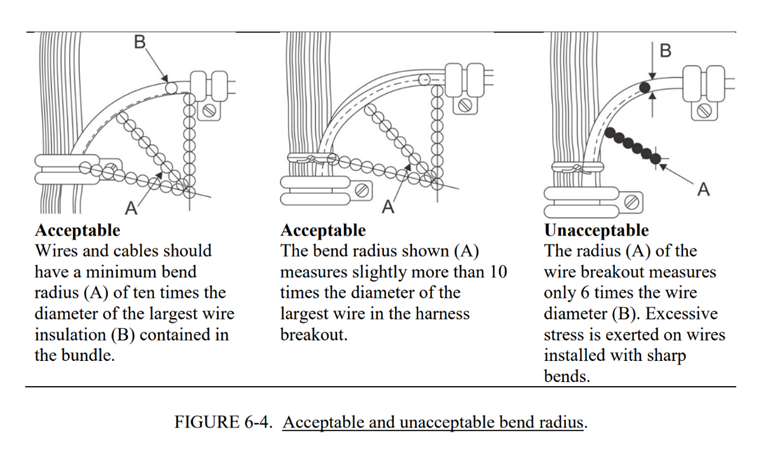

c.确认未违反最小弯曲半径要求；如果未注明，则使用线束中最大电缆直径的10倍作为最小弯曲半径（见图6-2、6-3和6-4）。

d.避免不必要的过度弯曲，以保持电缆的介电完整性（同轴度）。

e.工作包006 00，NA 01-1A-505-1中规定了有关同轴电缆检查的其他信息。
