本指南给出了在EWIS中安装后检查屏蔽压接环的标准。

压接式屏蔽端接环设计用于容纳和端接电缆屏蔽层，允许至多1/16英寸的屏蔽材料伸出外环。

SAE AS 21980和SAE AS 21981规定了屏蔽环组件使用内环和外环的标准规格。外端将屏蔽端接在内环上。

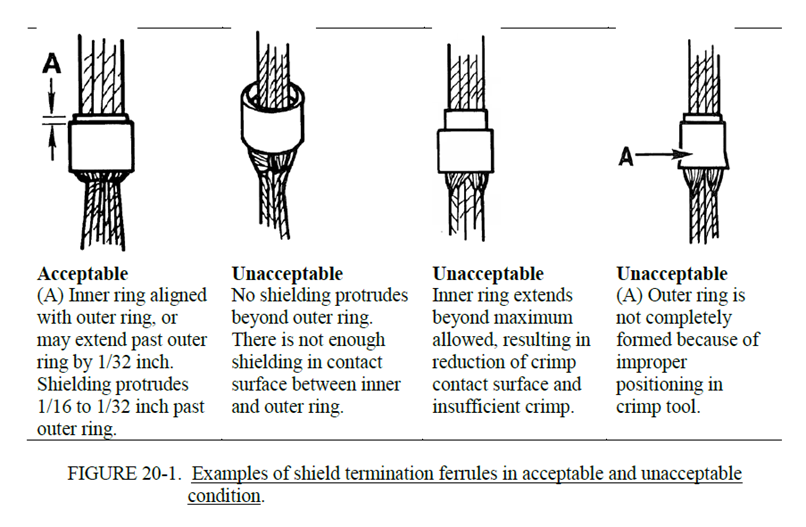

图20-1显示了屏蔽端接环的正确和不正确安装。

a.确保内外压接环相互重叠并对齐，内部压接环可见长度不应超过1/32英寸。

b.确保电缆屏蔽翻折出屏蔽外环1/32至1/16英寸的长度。

c.如果接地线安装在外部压接环下方，请确保在外部压环旁边可以看到金属导体。这验证了压接环下方没有导线绝缘，并实现了最佳连续性。

d.NA 01-1A-505-1，工作包015 00中提供了有关屏蔽压接环检查的其他信息。
