在飞机电缆线束的制造与维修过程中，会遇到将两根屏蔽电缆对接到一起的场景。基本原则是首先将电缆内部的基础线芯进行对接（通常使用专用的电缆拼接死接头）之余，需要将两根对接的电缆的屏蔽层进行联通，以保证线芯和屏蔽层的电气连通性。
本文介绍两种飞机屏蔽电缆拼接的工艺方法，并进行CST软件仿真，对比两种工艺方法的屏蔽效果。
拼接方法一（单线串接法）

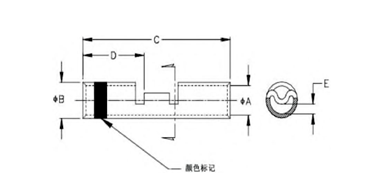

1.准备材料：死接头、密封套管、屏蔽焊锡环2个 ，3M绝缘胶带（或热缩套管）；
2.确定应用死接头的位置，死接头的型号确保正确。
3.确定应用屏蔽焊锡环的位置，屏蔽焊锡环的型号确保正确；
4 压接线芯死接头
5 将已提前穿好的屏蔽焊锡环套在一端导线的屏蔽层上，再使用热风枪对其加热，再把另外一个屏蔽焊锡环套在另一端导线的屏蔽层上并去除地线，把第一个屏蔽焊锡环的地线送入此屏蔽焊锡环中后使用热风枪对其加热，热风枪温度设置为350℃，加热时间约10S，焊环两端的的密封嵌环完全融化且密封完好，如图9所示：
6 使用3M绝缘胶带重叠绕包加工区域，搭接率为50%，或使用热缩管进行防护。
小结：即线芯使用死接头进行导体拼接，另外使用两个焊锡环与一根20AWG（22AWG）线缆，将两根屏蔽电缆的屏蔽层进行串接，实现屏蔽层的电气联通。
