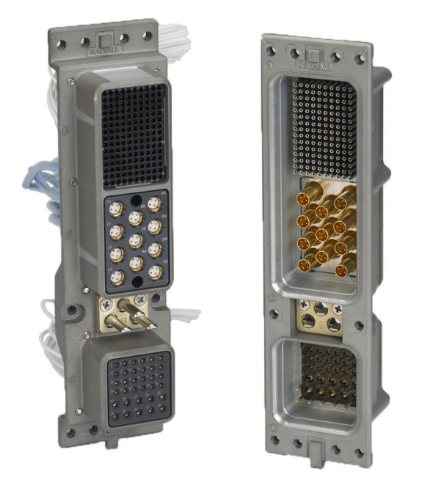

雷迪埃的NSX系列被公认为Arinc 600的全球领导者,为客户提供最广泛的解决方案,这些解决方案可以混合和匹配,以构建具有以下功能的定制连接器:
最全面的刀片选择
多种联系人选择
坚固耐用的附件,可满足所有类型的要求
符合 RoHS 选项和 Environmental Surtec 650V Reach 标准的解决方案
知道更多: Arinc 600 产品手册
利用我们在不同技术方面的经验,雷迪埃提供创新的解决方案,如无夹子整体嵌件或选择性电镀触点,以满足航空航天市场各个层面的新需求。与上一代 Arinc 600 连接器向后兼容,新的 NSX 经济高效的插座选项可节省高达 -20% 的成本,重量增加多达 -10%,而不会影响可靠性或性能。
性能
材料和饰面:
外壳:铝合金(Alodine 1200,Surtec 650V或镀镍)
嵌件:热固性或高级热塑性塑料
金属嵌件:铝合金(镀镍)
O型圈和垫圈:氟硅胶
触点:铜合金(镀金镀镍)
固定夹:铜合金
嵌件固定板:铝合金(蓝色阳极氧化或镀镍)
极化柱和按键固定板:铝合金(镀铬或镀镍)
螺丝垫圈和铆接螺母:不锈钢(带或不带干膜)
极化柱和键:锌合金(镀镍)
机械性能:
耐久性:500次插拔
随机振动:符合MIL-STD-1344方法2005.1测试条件5字母E.(16.4g,50-200Hz,每个方向8小时)
冲击:50 g 11 ms 半正弦波。MIL-STD-1344 方法 2004.1(每个方向 3 次冲击)
配合力:
连接器尺寸 1:最大 27 磅(120 N)
连接器尺寸 2:最大 60 磅(267 N)
连接器尺寸 3:最大 105 磅(467 N)
环境绩效:
温度范围:-65°C/+125°C
温度寿命:125°C (257°F) 时 1000 小时
盐雾:MIL-STD-1344 metod 1001.1 测试条件 B(48 小时)
防潮性:MIL _STD-1344方法1002.1测试条件II(10次24小时)
密封:耐自来水环境(仅限环保型)
流体耐受性:耐 MIL-STD-1344 方法 1016(流体 a、e、i)
电气性能:
壳间电导率:(根据 MIL-STD-1344A 的方法 3007 测量)最大保修:2.5mΩ
