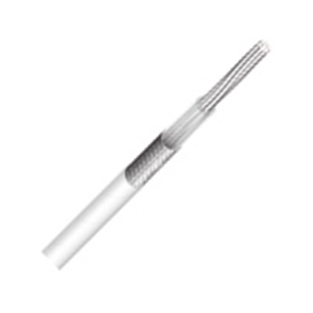

主称代码 | NSA935344XE |
执行标准 | NSA935344 |
导体材料 | 7×0.17mm,绞合镀银铜包钢 |
导体直径 | 0.51mm |
绝缘材料 | 挤出PTFE |
绝缘直径 | 1.52±0.07mm |
屏蔽材料 | 镀银铜编织 |
护套材料 | 白色PTFE |
护套直径 | 2.70±0.10mm |
最大重量 | 18kg/km |
温度范围 | -55至+250℃ |
耐飞机流体 | 非常好 |
符合RoHS | 是 |
阻燃性能 | FAR 25.869 |
| 工作频率 | up to 8 GHz | ||
| 介质耐压 | 2500Vac | ||
| 电晕灭弧电压 | 1500Vac | ||
| 绝缘电阻 | ≥5000 MΩ.km | ||
| 特性阻抗 | 50±2Ω | ||
| 最大线性电容 | 85 pF/m | ||
| 标称传播速度 | 240 000 km/s | ||
| 衰减性能 | |||
| 频率范围 | 额定功率 | 最大衰减在20℃ | 回波损耗 |
| (MHz) | (W) | (dB/100m) | |
| 50 | 5700 | 5 | 1.1 |
| 100 | 4000 | 7.2 | 1.1 |
| 150 | 3100 | 9.1 | 1.1 |
| 200 | 2700 | 10.7 | 1.15 |
| 400 | 1800 | 16.1 | 1.15 |
| 1000 | 1000 | 28.6 | 1.15 |
| 1600 | 730 | 39.6 | 1.2 |
| 2500 | 530 | 55 | 1.2 |
| 3000 | 480 | 61 | 1.2 |
| 8000 | 250 | 110 | 1.35 |
