1 工具准备
需要使用的主要工具如下表。
其他还应准备剥线钳、热风枪等工具。本次线材使用瑞侃10613 双层屏蔽1553b总线电缆。
2 加工方法
a)检查包装，需包含以下零部件：
其他还应准备剥线钳、热风枪等工具。本次线材使用瑞侃10613 双层屏蔽1553b总线电缆。
2 加工方法
a)检查包装，需包含以下零部件：

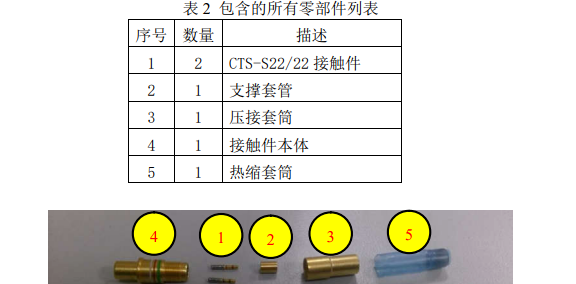

图1 所有部件
b)将热缩套筒（与接触件一起提供）或可拆装的套筒（与连接器一起提供）安装在需要 端接的电缆上，小头先进。然后将压接套筒穿上到一端。将安装上的零件向后移动 6 到 10 英寸（15-25cm）。
将每个 CTS-S22/22 接触件安装并压接到剥好的导线上，使用 M22520/7-01 压接工具及 M22520/7-11 定位器，并根据导线 AWG 使用恰当的设置。将导线折弯分离开以便压接。 注：压接时压接钳使用档位调节盘为 3 档。
将两个 CTS-S22/22 接触件同时插入接触件本体，并确定被内部封线体锁定。（使用标 准的 MIL-1-81969/14-01 插入/取出工具或同等的工具取出。可手动送入）。 注：蓝线插入 1 孔，白线插入 2 孔。
h)使用 M22520/5-01 压接工具和 M22520/5-15（DMC Y207P）六角模头组，空腔 A 压接套 筒直径较大的部分，以锁紧螺纹。
2.1 完成后检查
a)用万用表检查蓝线与接头中央插针导通，白线与接头外圆柱导体导通。
b)用万用表检查导线屏蔽层与接触件压接本体外壳联通。
c)检查热缩套管热缩平整，完好。
