低插入力触点
环境版和非环境版
前部可拆卸键杆
用于 22 号和电源触点的现场可更换插件
一个连接器中多达 800 个 22 号触点位置
压接、同轴、电源、印刷电路和绕线触点
波导连接

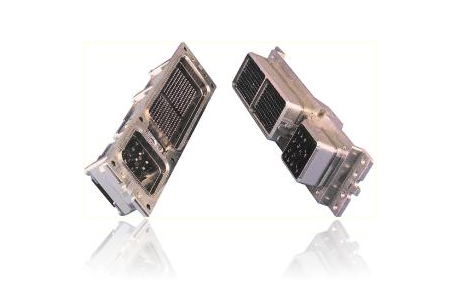

连接器系列 | 安费诺 ARINC 600 |
壳体样式 | 插座（盒侧） |
类别：环境/非环境和终端 | 非环境（前释放、焊接和缠绕柱 #22 触点、所有其他后释放） |
壳体尺寸 | 尺寸 1（最大触点容量 - 160） |
配合力 | 最大 20 磅（89 牛） |
电镀 | 化学转化，3 类 |
安装修改器 | 01 - #6-32 铆紧螺母（参见弹出窗口，开发版 01）
|
修饰符（接触、材质） | 触点不随连接器一起提供（FO 未在连接器上冲压） |
定制要求 | 不 |
插入 |
60 |
第一个触点尺寸 | #22 |
首次接触次数 | 60 |
插入 |
60 |
第一个触点尺寸 | #22 |
首次接触次数 | 60 |
插入 |
5C2 |
第一个触点尺寸 | #16 |
首次接触次数 | 2 |
第二个触点尺寸 | #12 |
第二个触点数 | 1 |
第三触点尺寸 | #5 同轴电缆 |
第三个联系人的数量 | 2 |
布局标号 | 125 |
偏振位置 | 12
|
左柱 |
5 |
中心柱 |
4 |
右职位 |
5 |
介电耐压 （DWV） | 1500Vrms 500 英尺（15,240 米）处的 500 Vrms |
接触电阻尺寸 22： | 8.0 毫欧姆，初始（最大值）11.0 毫欧姆，调节（最大值） |
接触电阻尺寸 20： | 7.0毫欧，初始（最大）8.5毫欧，调节（最大） |
接触电阻尺寸 16： | 7.0毫欧，初始（最大）8.5毫欧，调节（最大） |
接触电阻尺寸 12： | 2.0 毫欧，初始（最大）2.5 毫欧，调节（最大） |
绝缘电阻 | 500 VDC 时最小 5.0 吉欧姆 |
耐久性 | 至少 500 次循环 - 插拔 |
温度范围 | -65°C （-86° F） 至 +125°C （+275° F） |
振动： | MIL-STD-1344，方法 2005.1，条件值 E：随机 - 16.4G最低严重性：在 3 个相互垂直的平面中，每个平面中 8 小时，电气负载为 100mA。零件没有明显的损坏、破损、开裂或松动，也没有超过 1 微秒的不连续性。 |
休克 | MIL-STD-1344，方法 2004.1，测试条件 A：沿 3 个轴中的每个轴在每个方向上进行 3 次冲击，彼此垂直。零件没有明显的损坏、破损、开裂或松动，并且没有超过 1 微秒的不连续性。 |
